Нужна консультация по вытяжке на кухне

kuhar1983 · #1

День добрый ! - вообщем куплен шкаф под выдвижную вытяжку и сама вытяжка . Вот такая ( бюджет )

+

собственно - имеется вот такое место под установку труб от вытяжки до стены ( там раньше была старая вытяжка и остались в стене места под крепёж )в стене отверстие очень маленькое -10 на 10 см примерно ....и вот я тут подумал , если я просто заткну её трубой - то не будет естественной вытяжки , что есть плохо и немного почитав - понял что мне нужно соорудить с тройником и клапаном на нём .....
типа вот так как то

+

хочется сделать типа такого

+

Собственно вопрос ( я в этом не сильно разбираюсь ) - что мне нужно купить ? Труба 2метра + 1 метр - какой ? Делать от вытяжки сразу же сотую трубу ? или от вытяжки тянуть 120тую и уже около вен канала , там где тройник с клапаном будет - делать переход на 100 ? и тройник обязательно на вен канал вешать или можно по средине трубы ?!?!?!.....забежал в ближайший магазинчик , а там девушка и она говорит - что она в этом не шарит и что ей скажут -то она и продаст .....
Спасибо

Sirozhka · #2

kuhar1983 писал(а):она в этом не шарит

Я тоже не шарю. Так, мысли вслух.

kuhar1983 писал(а):Делать от вытяжки сразу же сотую трубу ? или от вытяжки тянуть 120тую и уже около вен канала , там где тройник с клапаном будет - делать переход на 100 ?

Какого размера вентиляционный канал в стене? Может отверстие в стене меньше, чем сам канал? Тогда 5 минут с перфоратором - и 120 войдёт. А то под 600 кубометров/час сотку ставить...

kuhar1983 писал(а):тройник обязательно на вен канал вешать или можно по средине трубы ?!

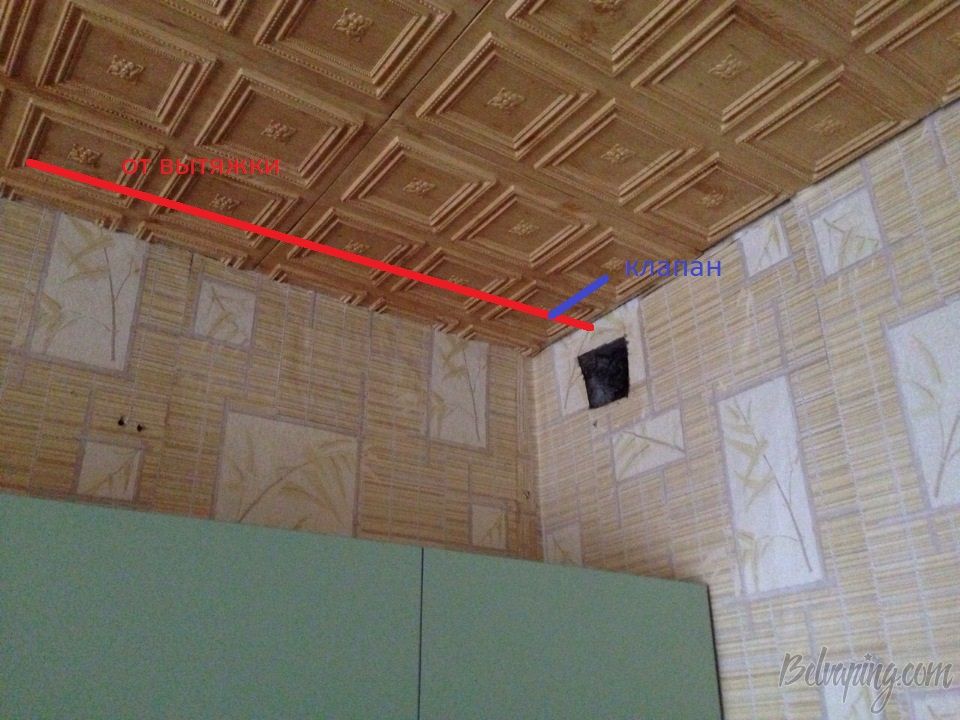

Для работы клапана нужен подпор воздуха. Ставят его перед поворотом трубы (воздушный поток "упирается в поворот", создается повышенное давление, клапан закрывается). Если труба будет идти так, [spoiler=как на схеме]

: 3b32d9b90fe4.jpg (111.35 КБ) 11665 просмотров

[/spoiler],то клапан может и не закрыться как на видео.
Можно сделать как тут, но боюсь, что под самым потолком воздух будет застаиваться, хз.
Я б, наверное, сделал так:
-отверстие в стене увеличил бы под 120 трубу (а если есть возможность, то расширил бы отверстие к стене, что бы трубу прижать, и вниз, ведь в перспективе натяжные потолки

);

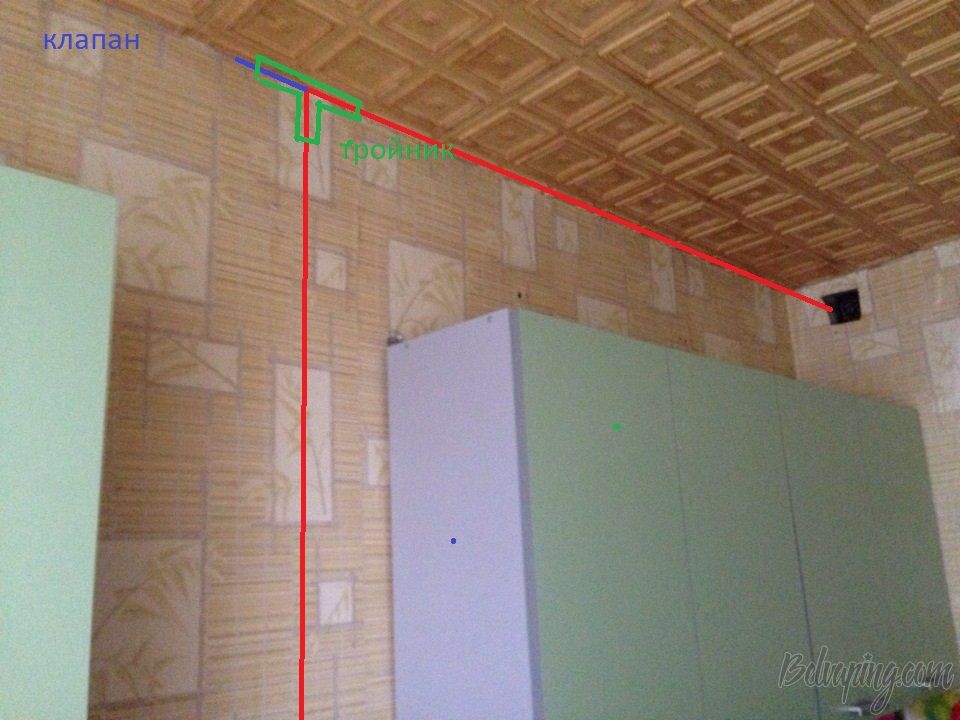

-тройник поставил бы на повороте трубы над вытяжкой [spoiler=примерно так]

: 194a53b32448.jpg (94.52 КБ) 11665 просмотров

[/spoiler]

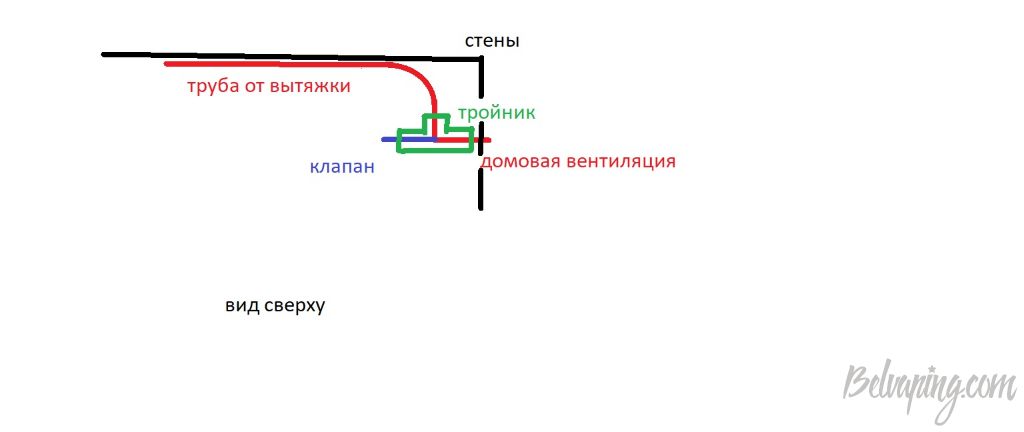

Либо, если вент.канал позволяет, отверстие расширил бы от стены и вниз, клапан впихнул бы напротив отверстия в стене
[spoiler=так]

: уцуцу.jpg (19.76 КБ) 11665 просмотров

[/spoiler]

kuhar1983 · #3

Sirozhka писал(а):Какого размера вентиляционный канал в стене?

9 на 9 см ......увеличить можно только до 10 на 10 и то там хрен эту стену собьёшь....

Отправлено спустя 17 минут 34 секунды:
буду значит заужать с 120 на 100 .....
я так понимаю мне для этого нужны вот эти вещи

+

накладка на венканал 100 - 1 штука , тройник 100-1штука , клапан на сотку -1 штука , труба 120 -1 штука на 2 метра и 1 штука метр , два уголка - один на 120 и один на 100 на тройник , два переходника - один на саму вытяжку ( хз зачем , в видосах её все используют ) и одна на тройник -что бы со 120 трубы перейти на 100 уголок на тройнике .....?!

Sirozhka · #4

kuhar1983 писал(а):9 на 9 см ......увеличить можно только до 10 на 10 и то там хрен эту стену собьёшь....

я имею ввиду размеры канала, который уходит вверх. Т.е. того, с которым соединяется отверстие в стене.
У меня на кухне отверстие 12*12, а глубже в стене (сантиметрах в пяти) идёт вертикальный канал в виде трубы диаметром около 160 мм.

kuhar1983 писал(а):буду значит заужать с 120 на 100 .....

Так сотка ж тоже в 9*9 не лезет ))

kuhar1983 писал(а):я так понимаю мне для этого нужны вот эти вещи

Смотря по какой схеме

kuhar1983 писал(а):хз зачем , в видосах её все используют

Дайте ссылку, а то сам не понимаю зачем 2
UPD Может на вытяжке переходник со 150 на 125, а потом ещё один с 125 на 110?

kuhar1983 · #5

Sirozhka писал(а):я имею ввиду размеры канала, который уходит вверх. Т.е. того, с которым соединяется отверстие в стене.
У меня на кухне отверстие 12*12, а глубже в стене (сантиметрах в пяти) идёт вертикальный канал в виде трубы диаметром около 160 мм

хз сколько там точно - но там вроде не труба , а как квадрат ....примерно 13 на 15см...

Sirozhka писал(а):UPD Может на вытяжке переходник со 150 на 125, а потом ещё один с 125 на 110?

возможно....хотя выход на вытяжке то 120 ....короче бошка уже не варит ....а завтра уже на работу ....30 дней отпуска прошло ...

Sirozhka · #6

kuhar1983 писал(а):хз сколько там точно - но там вроде не труба , а как квадрат ....примерно 13 на 15см...

Если есть возможность до квадрата добиться, я бы делал

kuhar1983 писал(а):хотя выход на вытяжке то 120

А может это был и не переходник, а фланец (который к вытяжке прикручивается, наверн в комплекте идёт)

kuhar1983 писал(а):короче бошка уже не варит

Утро вечера мудренее

kuhar1983 · #7

Sirozhka писал(а):А может это был и не переходник, а фланец (который к вытяжке прикручивается, наверн в комплекте идёт)

скорее всего

.....вообщем посмотрю -как будет время и настроение , спешить не буду....что нибудь да и сделаю....
спасибо

Sirozhka · #8

kuhar1983 писал(а):спешить не буду

Правильно. Семь раз отмерь, один раз отрежь! :good:
