изготовление самопала

alexey_artush · #1

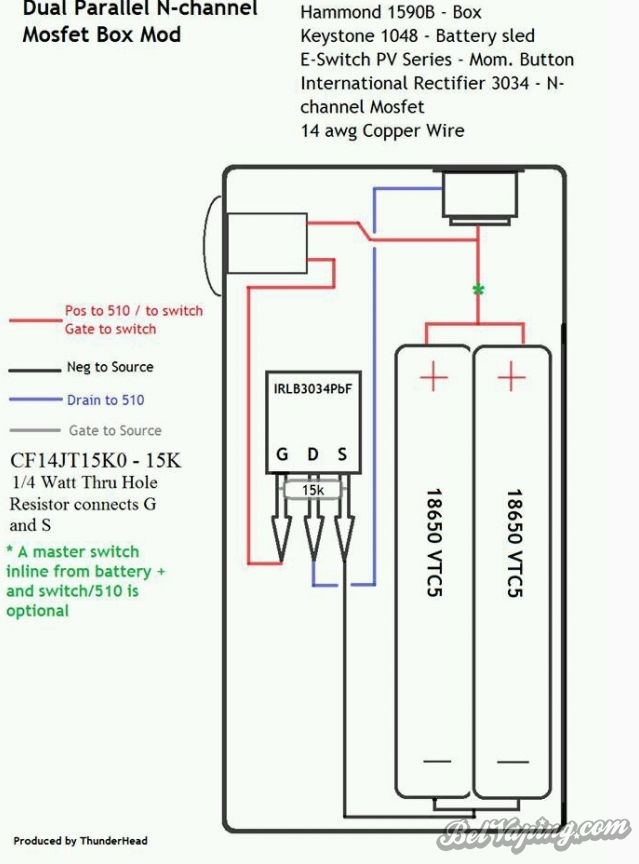

здравствуйте! хочу сделать электронную сигарету (опыта в этом деле нет). стал вопрос с добавлением в схему транзистора и резистора (искал информацию по этому поводу на форумах люди советуют ставить). заказал у китайцев транзистор irlb3034, а вот какой резистор к нему необходимо паять не знаю. аккумуляторы в последовательном соединении (2х18650 с токоотдачей 25 ампер каждый. модель- samsung 25r). подскажите пожалуйста какой лучше поставить. такой подойдёт? http://belchip.by/product/?selected_product=05883 ниже примерная схема самой электронной сигареты. на сколько я понял резистор с транзистором выступают как "предохранитель" т. к. через них проходит высокий ток, а не через кнопку, минимизируя при этом риск залипания кнопки и в дальнейшем взрыва аккумуляторов от перегрева

kuhar1983 · #2

alexey_artush писал(а):[post]171236[/post] хочу сделать электронную сигарету (опыта в этом деле нет

думаю и не стоит даже начинать !
вот https://www.fasttech.com/products/3027/ ... t-ii-25-vv недорого и нормально !

funt666 · #3

alexey_artush писал(а):[post]171236[/post] на сколько я понял резистор с транзистором выступают как "предохранитель" т. к. через них проходит высокий ток, а не через кнопку, минимизируя при этом риск залипания кнопки и в дальнейшем взрыва аккумуляторов от перегрева

транзистор работает как этектронная кнопка,а резистор ставят,чтобы не было слышно щелчков от нажатия... Обрати внимание на совет kuhar1983

shlykandrey · #4

[ref]alexey_artush[/ref], а почему бы не упростить схему? Купить плату и впендюрить её в такую же коробку.

traden · #5

alexey_artush писал(а):здравствуйте! хочу сделать электронную сигарету (опыта в этом деле нет). стал вопрос с добавлением в схему транзистора и резистора (искал информацию по этому поводу на форумах люди советуют ставить). заказал у китайцев транзистор irlb3034, а вот какой резистор к нему необходимо паять не знаю. аккумуляторы в последовательном соединении (2х18650 с токоотдачей 25 ампер каждый. модель- samsung 25r). подскажите пожалуйста какой лучше поставить. такой подойдёт? http://belchip.by/product/?selected_product=05883 ниже примерная схема самой электронной сигареты. на сколько я понял резистор с транзистором выступают как "предохранитель" т. к. через них проходит высокий ток, а не через кнопку, минимизируя при этом риск залипания кнопки и в дальнейшем взрыва аккумуляторов от перегрева

Ответ в схеме на фото: там паралель, а не последка! Думаю это тоже надо учесть!!!

Отправлено с моего SM-G900F через Tapatalk

#6

А че тут делать-то? Наливай, да пей

))
По делу - пусть сделает камрад, раз есть желание, ничего сложного в принципе. Говорю как автор самопалов. Посидит, покумекат, и разберется - там все на школьном уровне.

Doncarleone · #7

Такой резистор не пойдёт, вот этот сгодится http://belchip.by/product/?selected_product=04741

Отправлено с моего Lenovo K910 через Tapatalk

alexey_artush · #8

kuhar1983 писал(а):[post]171238[/post]
alexey_artush писал(а):[post]171236[/post] хочу сделать электронную сигарету (опыта в этом деле нет

думаю и не стоит даже начинать !
вот https://www.fasttech.com/products/3027/ ... t-ii-25-vv недорого и нормально !

планирую взять ноизика и так(только предыдущую модель), а самопал хочу сделать т.к. хочется девайс именно в деревянном корпусе

Отправлено спустя 6 минут 16 секунд:

traden писал(а):[post]171244[/post]
alexey_artush писал(а):здравствуйте! хочу сделать электронную сигарету (опыта в этом деле нет). стал вопрос с добавлением в схему транзистора и резистора (искал информацию по этому поводу на форумах люди советуют ставить). заказал у китайцев транзистор irlb3034, а вот какой резистор к нему необходимо паять не знаю. аккумуляторы в последовательном соединении (2х18650 с токоотдачей 25 ампер каждый. модель- samsung 25r). подскажите пожалуйста какой лучше поставить. такой подойдёт? http://belchip.by/product/?selected_product=05883 ниже примерная схема самой электронной сигареты. на сколько я понял резистор с транзистором выступают как "предохранитель" т. к. через них проходит высокий ток, а не через кнопку, минимизируя при этом риск залипания кнопки и в дальнейшем взрыва аккумуляторов от перегрева

Ответ в схеме на фото: там паралель, а не последка! Думаю это тоже надо учесть!!!

Отправлено с моего SM-G900F через Tapatalk

знаю, но спасибо, что заметили(мало ли кто-то еще из форумчан будет использовать эту схему). прикрепил эту схему т.к. она наиболее соответствует тому, что я хочу(с исключением в соединении). в остальных схемах в интернете добавлены различные омметры, измерители напряжения, ключи(открывают/замыкают цепь), а это мне не нужно

Отправлено спустя 53 секунды:

Doncarleone писал(а):[post]171295[/post] Такой резистор не пойдёт, вот этот сгодится http://belchip.by/product/?selected_product=04741

Отправлено с моего Lenovo K910 через Tapatalk

спасибо за совет. будем пробовать

NEE · #9

[ref]alexey_artush[/ref], Так на схеме же указан резистор 15к

alexey_artush · #10

NEE писал(а):[post]171332[/post] [ref]alexey_artush[/ref], Так на схеме же указан резистор 15к

хотелось уточнить у знающих людей

NEE · #11

резистор здесь выступает как сопротивление входного тока, при подключении последовательно аккумов его (резистор) пересчитать надо (на схеме параллельное подключение)

Отправлено спустя 43 минуты 2 секунды:
ПыСы Смотреть и на транзистор по справочнику надо, подойдет ли он при последовательном включении (напряжение, ток) Резистор, который хочешь выбрать, 15 МегаОм, на схеме 15килоОм

traden · #12

NEE писал(а):резистор здесь выступает как сопротивление входного тока, при подключении последовательно аккумов его (резистор) пересчитать надо (на схеме параллельное подключение)

Отправлено спустя 43 минуты 2 секунды:
ПыСы Смотреть и на транзистор по справочнику надо, подойдет ли он при последовательном включении (напряжение, ток) Резистор, который хочешь выбрать, 15 МегаОм, на схеме 15килоОм

Я это и имел в виду, обращая внимание ТС на паралельное подключение

Отправлено с моего SM-G900F через Tapatalk

Doncarleone · #13

NEE писал(а):резистор здесь выступает как сопротивление входного тока, при подключении последовательно аккумов его (резистор) пересчитать надо (на схеме параллельное подключение)

Отправлено спустя 43 минуты 2 секунды:
ПыСы Смотреть и на транзистор по справочнику надо, подойдет ли он при последовательном включении (напряжение, ток) Резистор, который хочешь выбрать, 15 МегаОм, на схеме 15килоОм

Немного не так, чтоб не углубляться делайте так как на схеме, на мосфете 3034, до 40 вольт

Отправлено с моего Lenovo K910 через Tapatalk
