Griffin 22мм - разборка\распрессовка (фото)

#1

Разборка Грифона

Здравствуйте, мои маленькие доморощенные слесари, токари, пекари и аптекари. Сегодня мы будем разбирать бачок Geek Vape Griffin (22 mm). Прежде чем разбирать ваш бак, прочитайте эту заметку до конца, а потом уже приступайте к работе.
Однажды стала в моем Гриффоне слишком легко прокручиваться регулировка подачи жижи, да так легко, что вращалась даже в кармане, либо при неосторожных движениях во время затяжки(!), в итоге иногда вовсе перекрывая жижу, а я, сидя ночью за рулем во мгле пара и чаде кутежа, ловил каких-то совершенно безумных гариков на 80Вт. В сети попадались только варварские методы выбивания запрессованных частей, что с дико-высокой долей вероятности, приведет к порче внешнего вида бака, который выглядит у меня на 10 из 10 после полугода использования. В итоге бачок разобрался в течении 20 секунд, и за столько же собрался. Забегая вперед, скажу - мою проблему можно было решить не разбирая бак, но поступил запрос от камрада Винта, и я решил все-таки разобрать да пофотать.

Из инструмента нам понадобится:
1. Плоская маленькая отвертка.
2. Нож с толстым лезвием (желательно максимально тупой), либо что-то подобное.
3. Маленький молоток.
4. Что-нибудь вроде маленьких настольных тисков.
5. Металлическая трубка с внутренним диаметром более 10мм, но не более 20мм.

Разборка:
* Разбираем наш бачок по стандартной схеме, оставляем только базу. Винты в стойках, во избежании утери, либо выкручиваем и кладем на магнит, либо закручиваем до конца.
* Выкручиваем латунный пин плоской отверткой. Изолирующую резинку можно не вынимать.
* Вставляем лезвие ножа как показано на фото, и, надавливая одновременно на лезвие и рукоятку, катаем бачок по поверхности верстака, до тех пор, пока щель не расширится до 2 мм примерно.

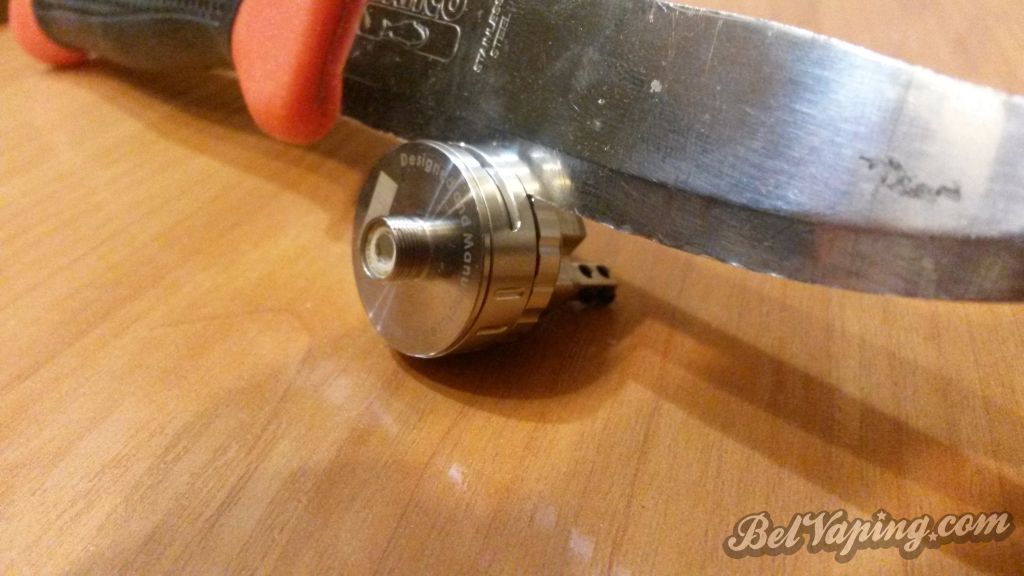

: 01.jpg (77.72 КБ) 68026 просмотров

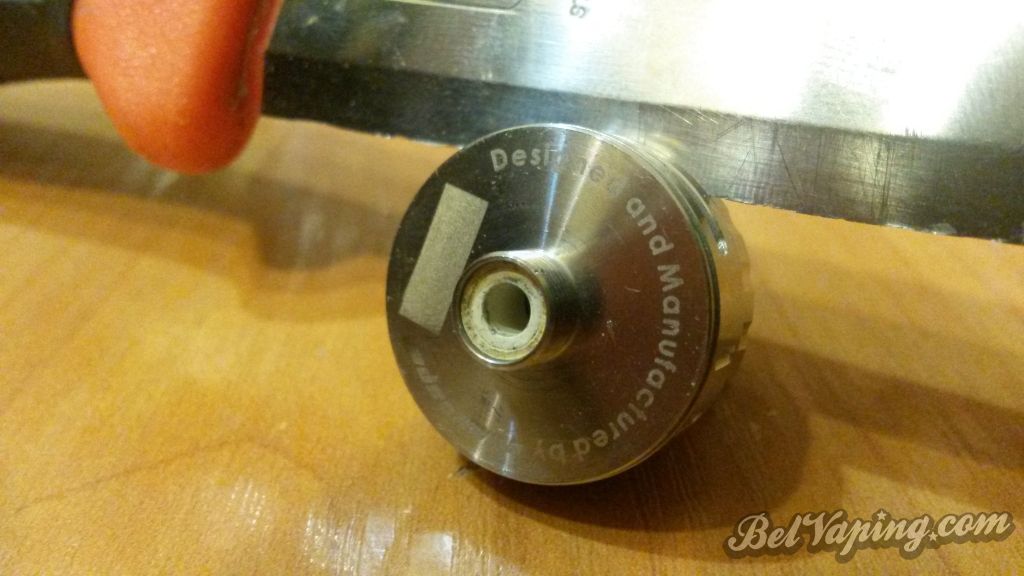

: 02.jpg (74.05 КБ) 68026 просмотров

* Аккуратно пробуем сковырнуть верхнюю часть, равномерно прокручивая бачок, чтобы напрессованную деталь не перекосило (это очень важно!).
Не бойтесь - при данной операции вы не повредите резиновые уплотнительные кольца, которые гуманитарии и хипстеры называют "о-ринги".

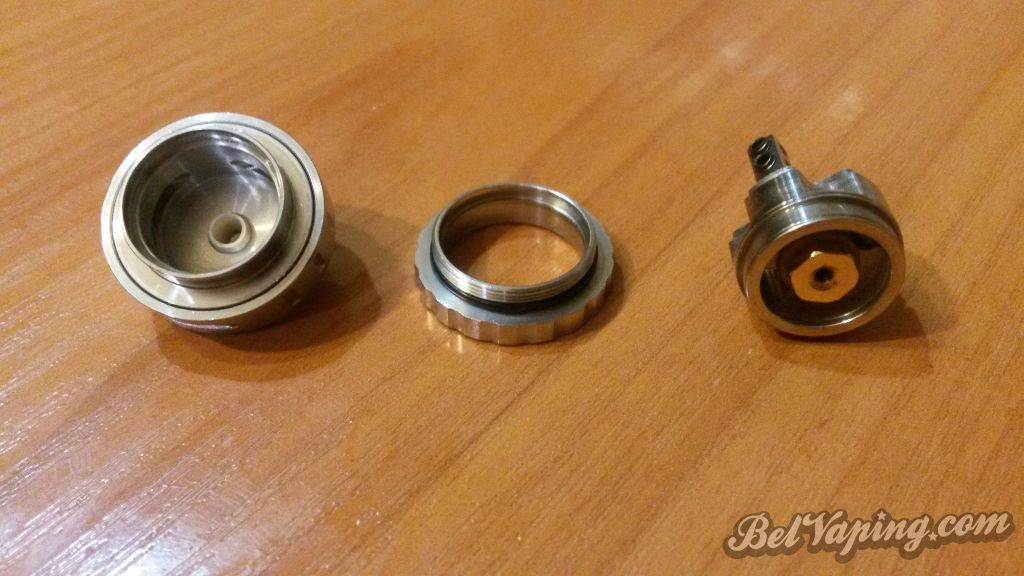

: 03.jpg (85.93 КБ) 68026 просмотров

При снятии кольца регулировки обдува будьте внимательны - там очень мелкие детали!
Разобрав, промойте все тщательно щеткой (если вы не собираетесь разбирать бак ежедневно).

Сборка:
* Сделав все необходимые операции, собираем в обратной последовательности. Орингов для ремонта в комплекте нет!
* ВАЖНО! Перед обратным запрессовыванием, ни в коем случае не допустить перекоса сопрягаемых деталей, ибо если заклинит, то получится ситуация "ни взад ни впёред".

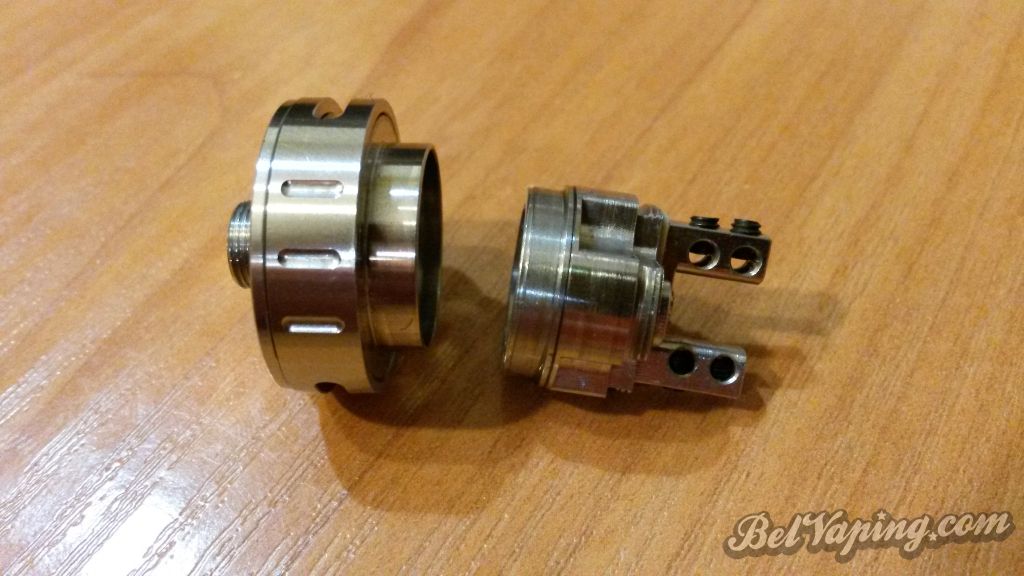

: 04.jpg (85.57 КБ) 68026 просмотров

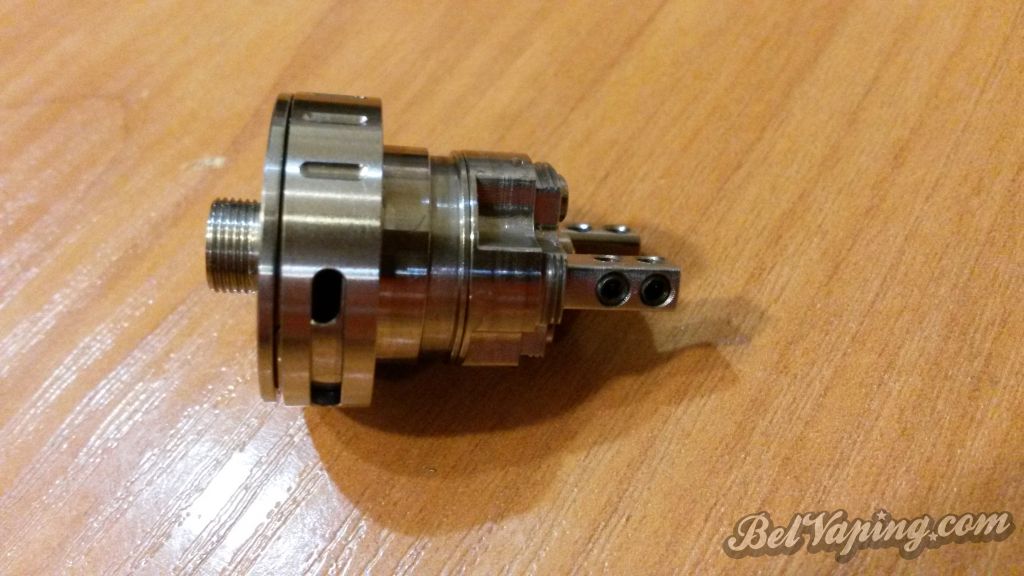

: 05.jpg (86.3 КБ) 68026 просмотров

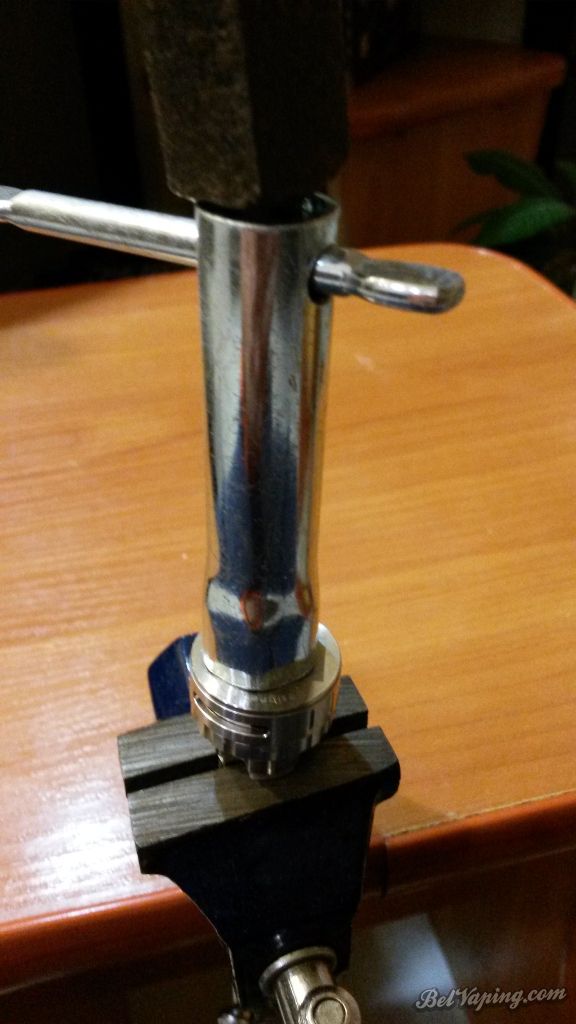

* Ставим бак попой кверху (я ставил на разведенные губки настольных тисков), опираем на воздуховоды, на коннекторную часть ставим надставку (я использовал ключ типа "свечного") и легкими ударами молотка начинаем запрессовывать (смотрите фото). Вместо тисков, можно использовать две деревянные планки одинаковой толщины.

: 06.jpg (64.16 КБ) 68026 просмотров

* Запрессовывая, периодически проверяем степень готовности, вращая регулировки обдува и жижеподачи, дабы не переборщить (потом хрен провернешь).

Как-то вот так. Задавайте вопросы в комментариях, постараюсь на все ответить.

За качество фото не пинайте - фотал на бороду Винтерхарта.

rgvoinich · #2

В общем, кольцо, которым регулируешь жижеподачу, сидит на простом оринге. Как держится кольцо регулировки воздуха? Меня напрягает зазор, хотелось бы исправить. Реально ли сорвать без потерь, как думаешь? Или оно тоже на оринге?

#3

rgvoinich писал(а):Источник цитаты Меня напрягает зазор

Сфотай зазор, я скажу как исправить. Просто не совсем понимаю о каком именно зазоре речь. Если щель над\под кольцом, то напрессованная база потихоньку слазит, в твоем случае надо просто напрессовать, не разбирая. Моя неисправность исправляется абсолютно так же. Оно же является причиной "соплей" вокруг воздухозаборников - сейчас у меня там сухо, и выпаривается третий бак.

rgvoinich · #4

Rodriguez писал(а):Источник цитаты
rgvoinich писал(а):Источник цитаты Меня напрягает зазор
Сфотай зазор, я скажу как исправить. Просто не совсем понимаю о каком именно зазоре речь. Если щель над\под кольцом, то напрессованная база потихоньку слазит, в твоем случае надо просто напрессовать, не разбирая. Моя неисправность исправляется абсолютно так же. Оно же является причиной "соплей" вокруг воздухозаборников - сейчас у меня там сухо, и выпаривается третий бак.

Напрягают зазоры с обеих сторон кольца регулировки воздуха, т.е. над и под, как и сказал. Бака на руках нет, дал попользовать.

#5

rgvoinich писал(а):Источник цитаты Бака на руках нет, дал попользовать.

Тащи - зафигачим и тебе. Регулировать после этого будешь пассатижами

KaMuKag3e · #6

rgvoinich писал(а):Источник цитаты Напрягают зазоры с обеих сторон кольца регулировки воздуха

если сильно запрессовать, зазора не будет

кольцо вообще перестанет крутиться, надо потихоньку постукивать следя за зазорами и проверяя подвижность самого кольца

#7

Так а что поменялось? Разобрал, собрал и перестало сопливить?

Rodriguez писал(а):Источник цитаты на коннекторную часть ставим надставку (я использовал ключ типа "свечного") и легкими ударами молотка начинаем запрессовывать (смотрите фото). Вместо тисков, можно использовать две деревянные планки одинаковой толщины.

Еще можно вырезать кругляшек из картона с дырочкой под коннектор, что бы не поцарапать заднюю стенку.

#8

Solo писал(а):Источник цитаты Так а что поменялось?

Разобрал и собрал я просто для этого обзора.
Сопливить и легко прокручиваться перестал, но для этого нужно было просто сильнее запрессовать. Я это писал выше.

#9

У меня не сказал бы что легко ходит, но сопливит немного вокруг кольца обдува.
Другие писали, что кольцо ставили, тогда переставал.

Lexford · #10

Офтопик

Rodriguez писал(а):Источник цитаты гуманитарии и хипстеры называют "о-ринги".

А вот не надо про гуманитариев

vint · #11

Rodriguez, - аааа, у меня нету настольных тисков и трубки такой, отвертку найду и нож, вот и все инструменты, что у меня есть для этого, а оринги внутри базы есть и подходят запасные с комплекта от гриффона?

Отправлено спустя 1 минуту 3 секунды:

Solo писал(а):Источник цитаты У меня не сказал бы что легко ходит, но сопливит немного вокруг кольца обдува.
Другие писали, что кольцо ставили, тогда переставал.

Какое кольцо и куда ставили?

#12

vint писал(а):Источник цитаты а оринги внутри базы есть и подходят запасные с комплекта от гриффона?

Попробуй - возможно что-то и натянешь. Но орингов специально для ремонта внутренностей базы в комплекте нет, я об этом написал в статье, как и о том, чем заменить тиски. Прочти все-таки обзор, а не только картинки смотри

vint · #13

На счет орингов уже почитал, нету в комплекте

#14

vint писал(а):Источник цитаты На счет орингов уже почитал, нету в комплекте

Попробуй натянуть что-нибудь из комплекта или от какого-нибудь древнего донора, типа Тайфуна. Как вариант - закажи с фаста комплект, а лучше - несколько, излишками забарыжишь - желающие, думаю, найдутся.

3AXAP_TATARIN · #15

vint писал(а):Источник цитаты нету

Если для 25-го, то о-ринги есть у я.

vint · #16

Прочитал все внимательно пару раз, планки или рейки не будут держать бачек,так чтобы он не дергался и не шатался, трубки или ключа свечного точно нету, блин у кого арендовать такие вещи?Оринги могу поискать от других баков, где-то есть оринги от баков, надеюсь подойдут. Буду признателен или оплачу ремонт моего гриффона.

Мне бак нравится по вкусу и пару и не хочу его в утиль выкидывать

Отправлено спустя 7 минут 35 секунд:
Буду пытаться на этих выходных что сделать с баком, дай бог получится. Спасибо за обзор

#17

vint писал(а):Источник цитаты планки или рейки не будут держать бачек

Ставлю сотку, что будут.

Я когда-то подобным образом выбивал-набивал подшипники, когда был заядлым жигулистом.
ЗЫ. Могу подогнать тиски, если что.

vint · #18

Rodriguez писал(а):Источник цитаты Ставлю сотку, что будут. Я когда-то подобным образом выбивал-набивал подшипники, когда был заядлым жигулистом.
ЗЫ. Могу подогнать тиски, если что.

Rodriguez писал(а):Источник цитаты
vint писал(а):Источник цитаты планки или рейки не будут держать бачек
Ставлю сотку, что будут. Я когда-то подобным образом выбивал-набивал подшипники, когда был заядлым жигулистом.
ЗЫ. Могу подогнать тиски, если что.

ок, если не справлюсь на этих выходных с баком, то обращусь за помощью,спасибо

vint · #19

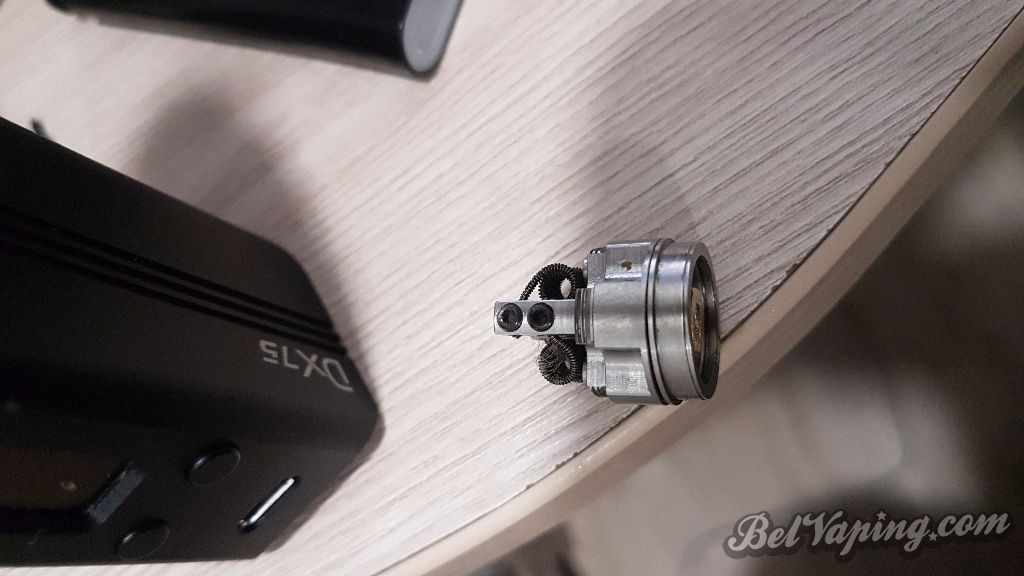

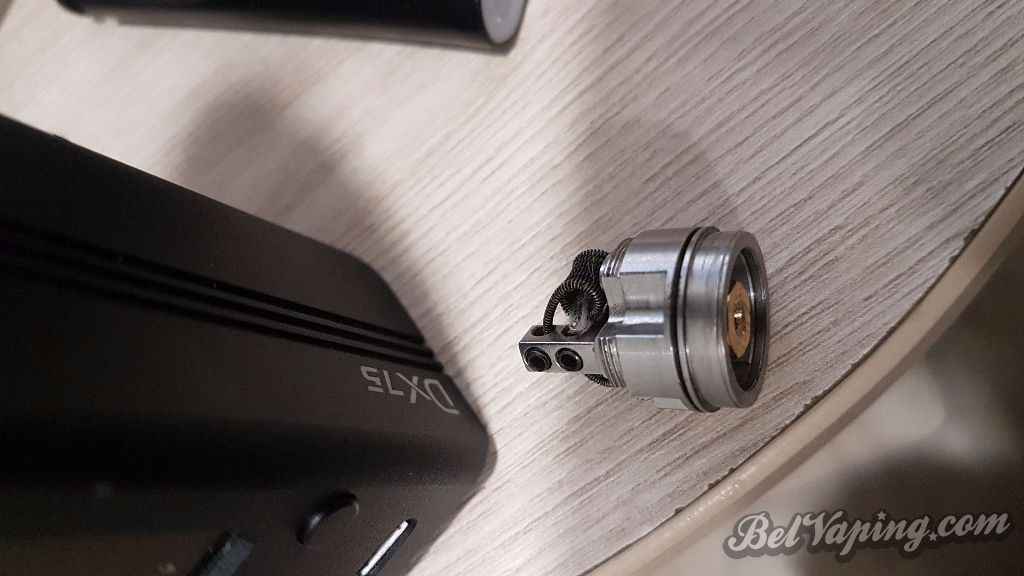

Разобрал базу гриффона и вот на базе есть такой момент, видно что низ базы не плотно прилегает к верху базы, боюсь навредить, что с ней делать допрессовать или можно по другому ее прижать?

#20

vint писал(а):Источник цитаты допрессовать или можно по другому ее прижать?

Скорее всего допрессовать, но если деформировать конус, то можно потом не насадить весь узел. Латунный болт\гайка (не помню) зажат до конца?
