Зарядное устройство XTAR ST2

[Zuncl]

В этом обзоре я расскажу о крайне простом, но очень мощном зарядном устройстве от компании XTAR под названием ST2.

[ralign=]Выражаю благодарность компании XTAR за предоставленное на обзор устройство
Внимание: Всё написанное ниже — является моим личным мнением. Ваше восприятие прекрасного может отличаться от моего. Не только фломастеры разные, но и их коробки![/ralign]
Сколько существуют литиевые аккумуляторы, столько ведутся споры об их правильной зарядке. Одни предпочитают низкие токи в ущерб времени, другие читают даташиты и строго следуют рекомендациям производителей банок. Ну, а третьи просто покупают мощное зарядное устройство с контролем температуры и заливают энергию в свои АКБ максимально быстро. Как раз для тех, кто не привык ждать и кого мало заботят размышления и расчёты - компания XTAR выпустила мощное, быстрое и безопасное зарядное устройство с минимумом настроек.

Упаковка XTAR ST2

+

Китайская компания XTAR выслала мне тестовый предпродажный образец зарядного устройства и блока питания к нему в простых пластиковых пакетиках, а потому фото продажной упаковки я показать не могу, равно как не могу сказать, что написано в инструкции и есть ли она вообще. Взамен предлагаю посмотреть на изображение с официального сайта, думаю оно не должно сильно отличаться от того, что попадёт на полки магазинов.

Комплект поставки
Зарядка XTAR ST2 может поставляться в четырёх различных комплектациях:
* базовая - только само зарядное устройство ST2 - приблизительная цена на момент написания обзора: 50 USD
* в комплекте с блоком питания DBS15Q (поддержка протокола QC3.0) под американский формат розеток - приблизительная цена на момент написания обзора: 57 USD
* в комплекте с блоком питания DBS15Q (поддержка протокола QC3.0) под европейский формат розеток - приблизительная цена на момент написания обзора: 57 USD
* в комплекте с блоком питания PD45-II (поддержка протоколов QC3.0 и PD2.0) - приблизительная цена на момент написания обзора: 73 USD

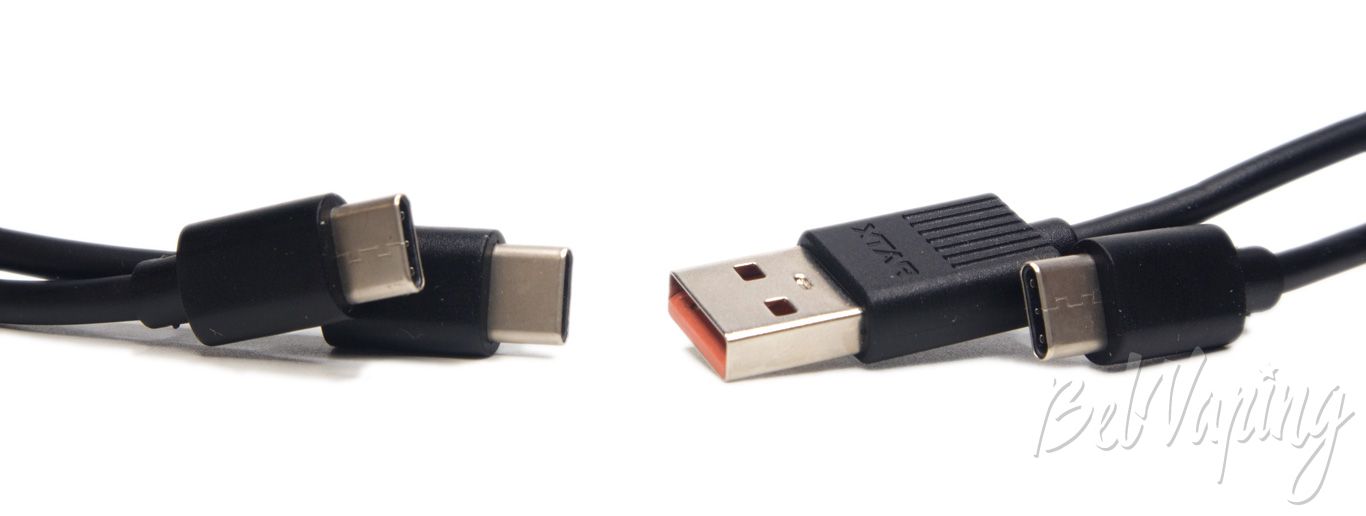

Вне зависимости от того, будет у вас в комплекте блок питания или нет, вместе с зарядным устройством вы получите два кабеля. Первый, с разъёмами USB Type-C c обоих сторон, предназначается для блоков питания стандарта USB Power Delivery 2.0. Второй, с разъёмом USB Type-С с одной стороны и USB со второй, предназначается для блоков питания стандарта Quick Charge 3.0.

Блок питания XTAR PD45II

+

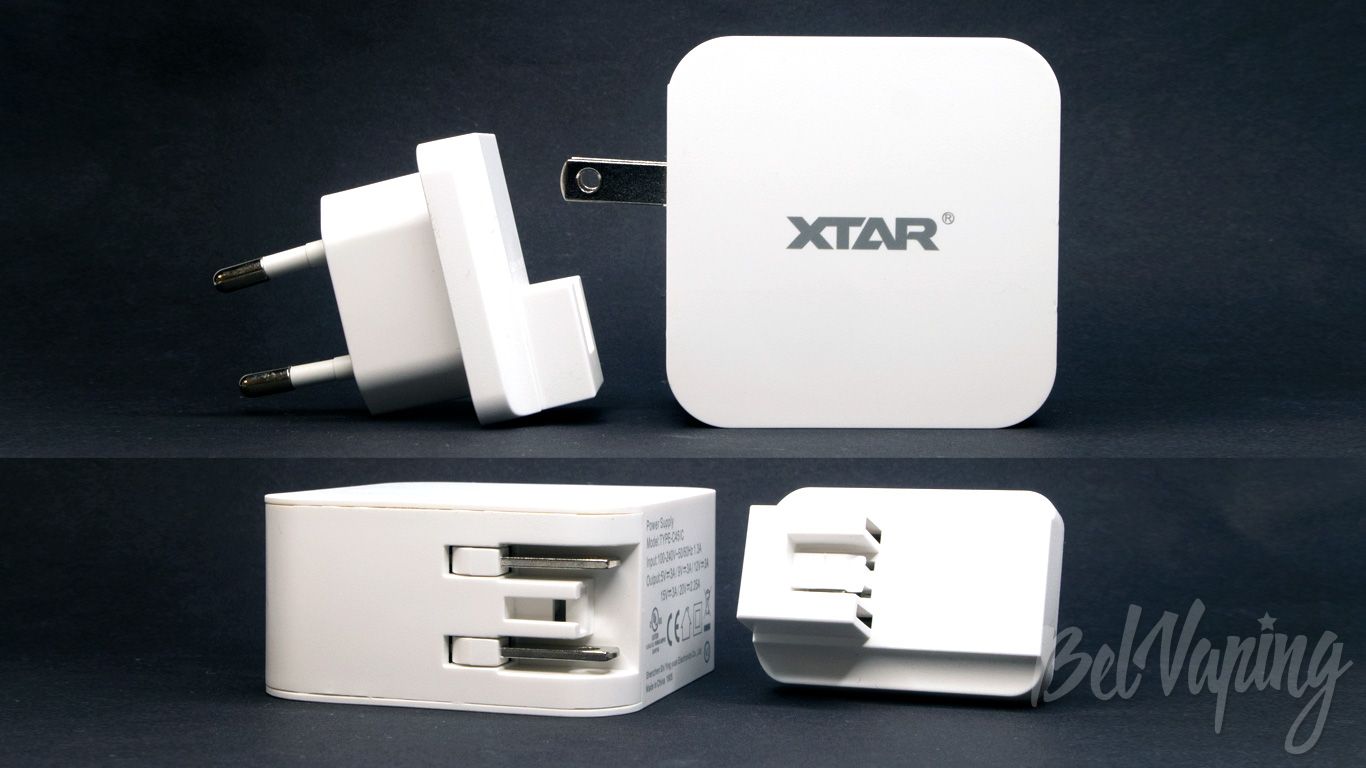

Начну с блока питания. Это довольно увесистая белая коробочка с логотипом XTAR на одной из сторон. Форма блока и дизайн внешне очень сильно напоминает подобную продукцию для ноутбуков с яблоком, но конструктив порядком отличается. Во-первых, внешние грани не скруглены, во-вторых, в комплекте нет кабеля и его нельзя смотать на выдвижные ножки, и в-третьих, очень интересно сделана система переключения между американской и европейской системой розеток. В базовом состоянии блок снабжён складной вилкой, как раз подходящей для использования в США и ряде других стран. Европейская вилка насаживается на блок в сложенном состоянии и фиксируется за счёт сил трения в пазах между контактами. Просто, удобно, симпатично.

Размеры и особенности XTAR PD45II
Размеры основного блока - 58*58*29 мм (58*105*29 в собранном состоянии)
Входные параметры тока - 100-240 Вольт, 50/60 Грец, 1.3 Ампера
Поддерживаемые стандарты - QC3.0 PD2.0
Выходные параметры тока для стандарта QC3.0
* 5 Вольт / 3 Ампера
* 9 Вольт / 3 Ампера
* 12 Вольт / 3 Ампера
Выходные параметры для стандарта PD2.0
* 5 Вольт / 3 Ампера
* 9 Вольт / 3 Ампера
* 12 Вольт / 3 Ампера
* 15 Вольт / 3 Ампера
* 20 Вольт / 2,25 Ампера
Индикация работы - Отсутствует
Выходной разъём - Один USB Type-C

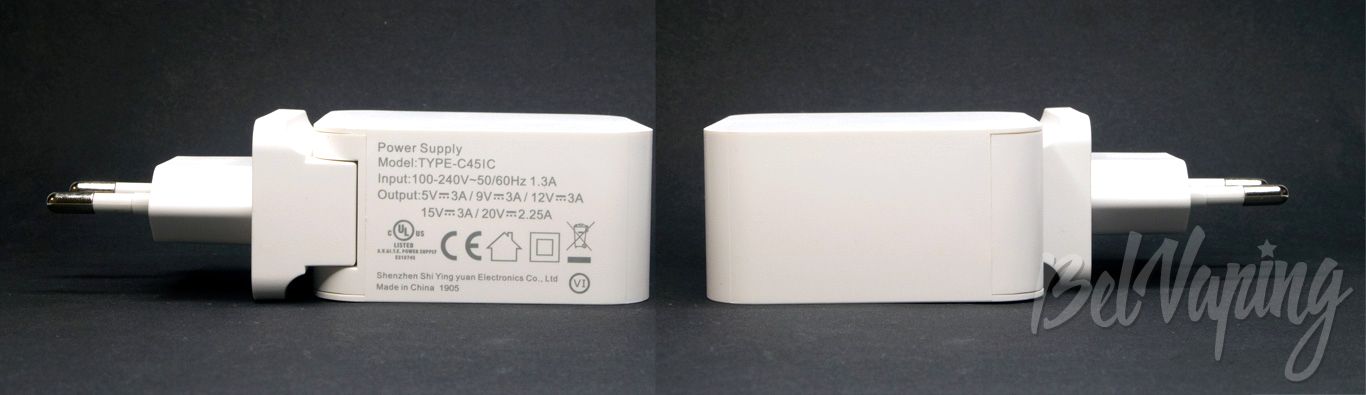

Практически вся перечисленная выше информация нанесена на одну из граней блока питания, дополнительно тут проставлены знаки сертификатов и информация о производителе.
Все остальные стороны лишены любых надписей, кроме подписанного отверстия USB Type-C.

Зарядное устройство XTAR ST2

+

Внешний вид зарядного устройства XTAR ST2 максимально оказуален. Это просто ложе для двух банок и экран под ним. В качестве материала производитель выбрал термически стойкий пластик и дополнительно нанёс на него софт-тач покрытие. С обратной стороны блока можно увидеть его основные характеристики (они будут продублированы в таблице ниже) и наклейку с серийным номером.

Размеры и особенности XTAR ST2
Размеры - 75*33*149 мм
Вес - 156 грамм
Поддерживаемые форматы аккумуляторов - Li-ion/IMR/INR/ICR XX650/XX700
Число слотов - Два
Поддерживаемые форматы блоков питания - QC3.0 / PD2.0
Входные параметры тока
* 15 Вольт / 3 Ампера для протокола PD2.0
* 5 Вольт / 3 Ампера или 9 Вольт / 2 Ампера для протокола QC3.0
Выходные параметры тока
* 2*1А / 2*2А / 2*4.1А для протокола PD2.0
* 2*1А / 2*2А / 1*4.1А для протокола QC3.0
Входной разъём - USB type-C
Особенности - Индивидуальные датчики температуры для каждого канала, индикация заряда и других параметров в реальном времени, восстановление разряженных в ноль аккумуляторов
Защиты - Короткое замыкание, перезаряд, избыток тока, избыток вольтажа, перегрев
Охлаждение - Пассивное

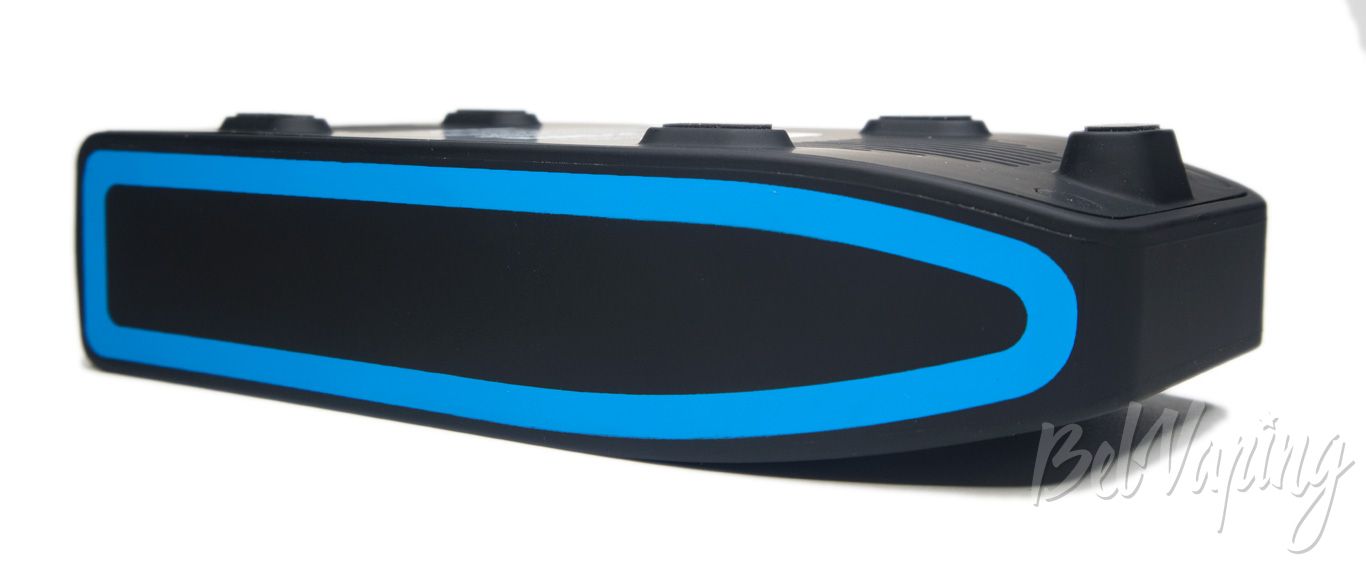

Боковые стороны производитель украсил симпатичными вставками голубого цвета. Тут уже видно, что форма зарядного устройства далека от простого прямоугольника, никаких особых плюсов это не не даёт, но выглядит не так пресно, как большинство зарядок.
На заднем торце расположился одинокий порт USB Type-C для подключения провода блока питания и пара вентиляционных решёток, передний торец ничем не примечателен.
Нижняя сторона отдана пяти массивным ножкам со вставками из резины, благодаря им блок монолитно стоит на любой относительно ровной поверхности. Между ножками почти всё свободное пространство занимает описание характеристик и отверстия для пассивной вентиляции.

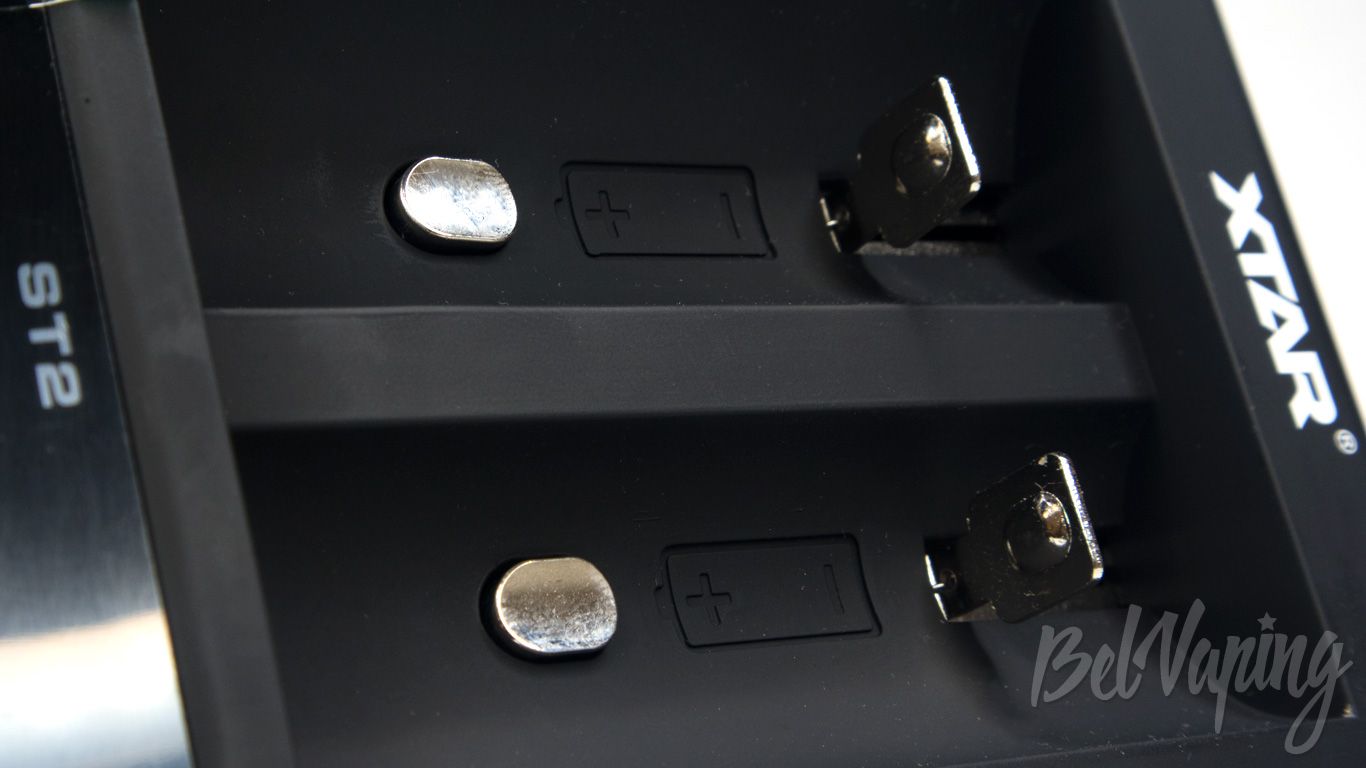

Внутри каждого из двух ложементов кроме подпружиненных минусовых контактов можно найти два температурных датчика, которые тоже подпружинены и сами прижимаются к корпусу АКБ, а между ними обозначение с указанием правильной полярности установки элементов питания.

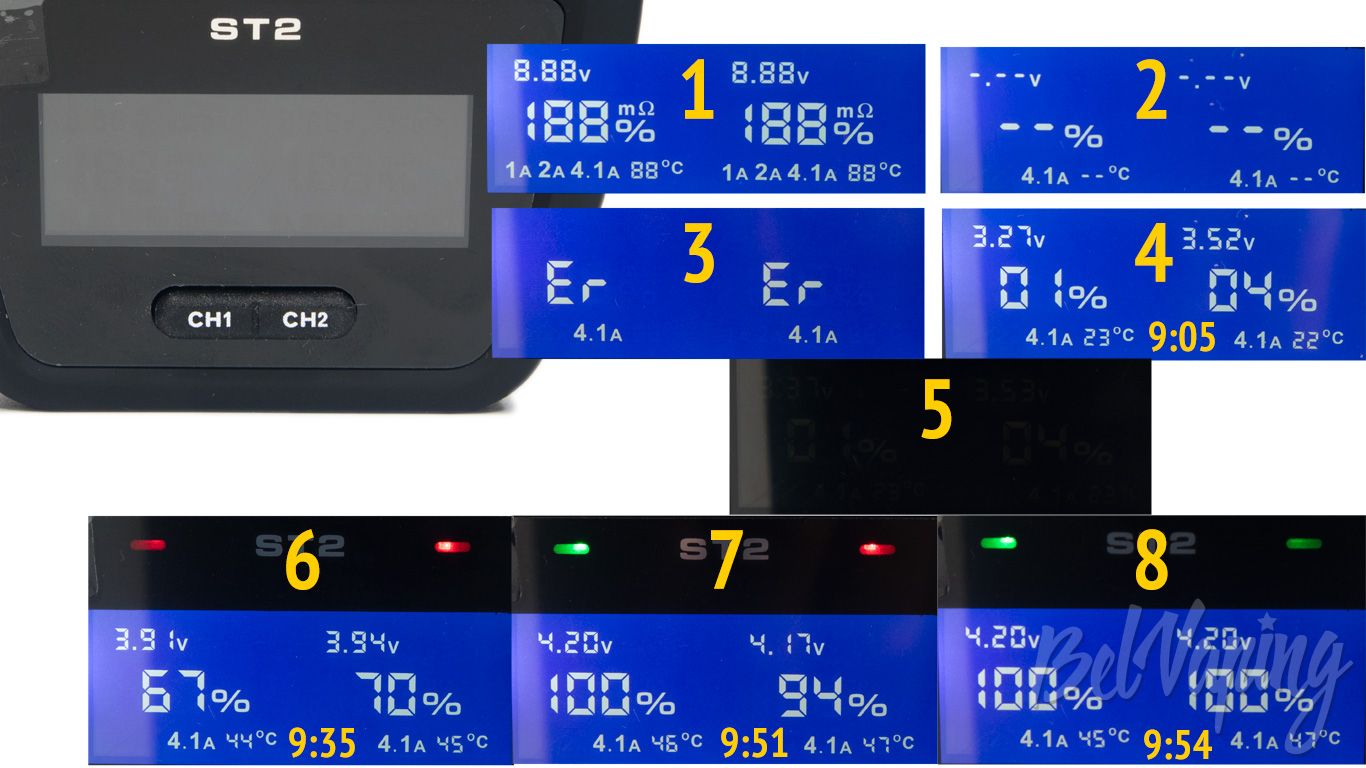

Экран у зарядки сделан по технологии LCD, он довольно большой, хорошо читается и обладает приятной голубой подсветкой. Все органы управления сведены к единственной сдвоенной клавише подписанной CH1 и CH2, отдельных кнопок включения или других органов управления нет. После подачи питания зарядка XTAR ST2 делает тест экрана (1), затем тест работоспособности, выставляет максимальную силу ток в 4.1 Ампера и переходит в режим ожидания (2). Уже в этот момент нажатием на кнопки можно выбрать желаемую силу тока, циклически переключая её на каждом канале (1/2/4.1 Ампера), аналогично можно переключать силу тока и в процессе зарядки. Длительное нажатие на любую клавишу выключает подсветку (5), обратите внимание, что во время зарядки подсветка только снижает яркость, но самостоятельно полностью не отключается. После установки аккумуляторов происходит проверка на правильную полярность (индикация ошибки в фрейме 3), проверяются текущий заряд аккумулятора, его внутренне сопротивление (оно появляется на экране на треть секунды, и сделать фото у меня не вышло), напряжение и температура. Начало зарядки отмечается красным светодиодом над экраном для каждого слота и текущими параметрами на самом экране. По окончанию зарядки светодиоды будут гореть зелёным светом.

XTAR ST2. Практический тест.

+

Для практического теста мной были взяты два аккумулятора формата 20700 от компании IJOY ёмкостью 3000 mAh. Оба разряжены в механическом моде до напряжений 3.27 и 3.52 Вольта соответственно. Режим заряда был выбран 4.1 Ампера.

Код: Выделить всё

Время             | 9.05 (4) / 0 минут  | 9.35 (6) / 30 минут | 9.51 (7) / 46 минут | 9.54 (8) 49 минут
Номер слота       | 1 слот   | 2 слот   | 1 слот   | 2 слот   | 1 слот   | 2 слот   | 1 слот   | 2 слот
Процент заряда    | 01       | 04       | 67       | 70       | 100      | 94       | 100      | 100
Напряжение, вольт | 3.27     | 3.52     | 3.91     | 3.94     | 4.2      | 4.17     | 4.2      | 4.2
Температура       | 23       | 23       | 44       | 45       | 46       | 47       | 45       | 47

Производитель обещал зарядку до 100% за пол часа, но не сказал, какого объёма должен быть аккумулятор. Если взять что-нибудь не более чем 2500 mAh, допускаю, что так и будет. Мои же банки объёмом 3000 mAh полностью зарядились за 46/49 минут, что тоже весьма впечатляет. Довольно высокие показатели температуры по факту ощущались рукой как умеренно тёплые и вполне входят в рекомендуемые производителем аккумулятора границы.

Личные впечатления.
Зарядное устройство XTAR ST2 однозначно имеет право на существование. Оно простое до невозможности, уж с двумя кнопками разберётся любой. К нему можно подключить практических любой блок питания, хоть специализированный, хоть от телефона с поддержкой одного из двух самых распространённых в мире форматов (QC3.0 или PD2.0), а датчики контроля температуры не даст случиться непоправимому даже на высоких токах заряда. В общем, для тех, кто не собирается заморачиваться и разбираться в тонкостях и особенностях процесса зарядки, и тем, кому нужно просто и быстро зарядить аккумуляторы - это то, что нужно. А мне остаётся только пожаловаться на не самую низкую цену. Все же 50$! Но с учётом, что это только старт продаж, она просто обязана опустится до вменяемых 25-30$ через пару месяцев.
