Evic VTC mini Станция для заряда

[georgii_]

Как-то вечером заскучал, и решил воплотить в жизнь давнюю мысль. А именно: удобную станцию заряда эвика, для посиделок за рабочим столом. Возможно кто-то решится сделать тоже. И так, фото прилагаются с минимальным описанием:

+

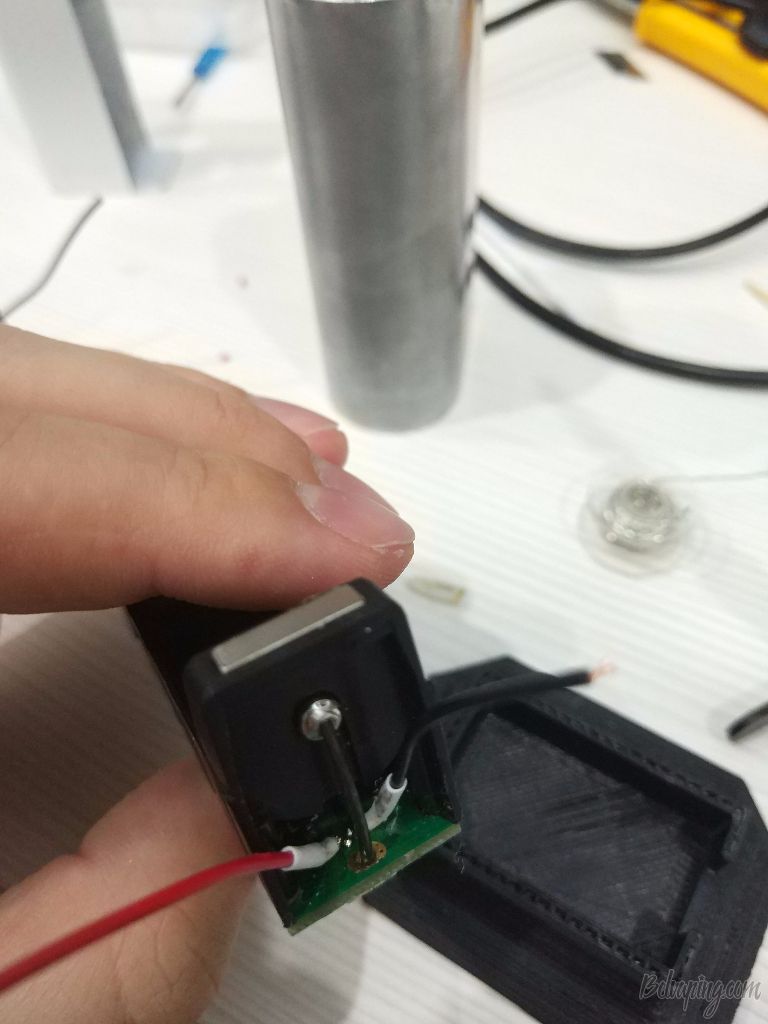

Подпаял выводы с контактов коннектора ( других входов на плате не нашел).

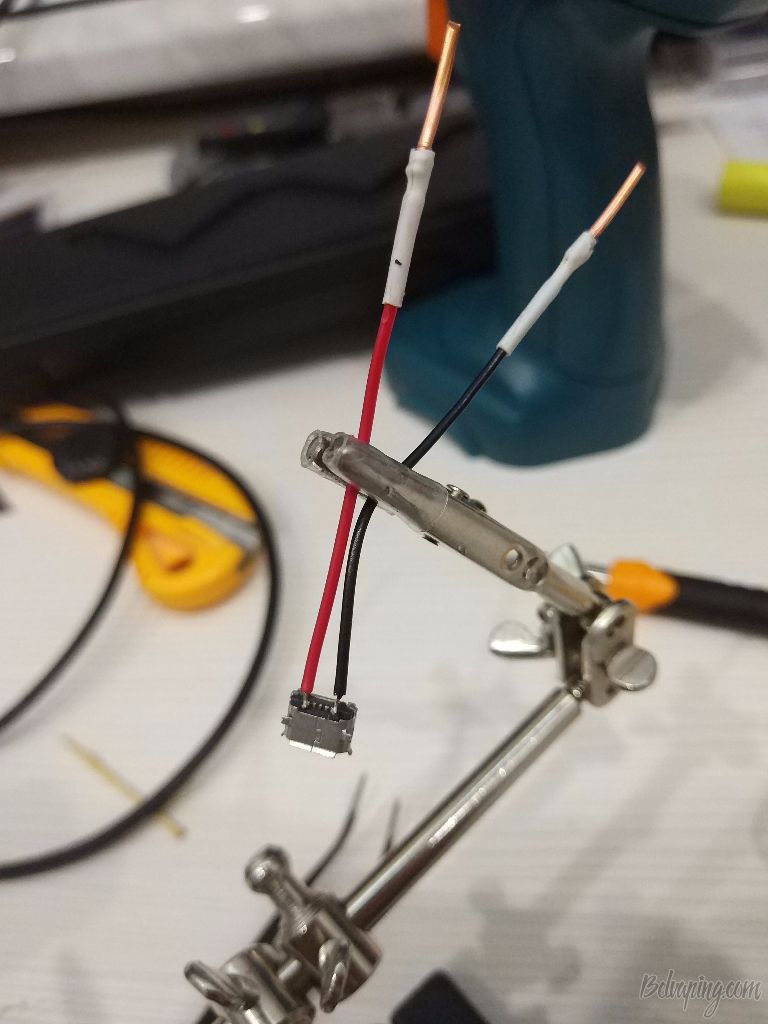

Спаял микро юсб и контакты для самой станции (в процессе были заменены на пластины).


Просверлил дырки в евике и сделал пазы снизу платы, чтоб провода не мешали вставлять внутренности). Протянул и запаял контакты в станции, установил пружинки).

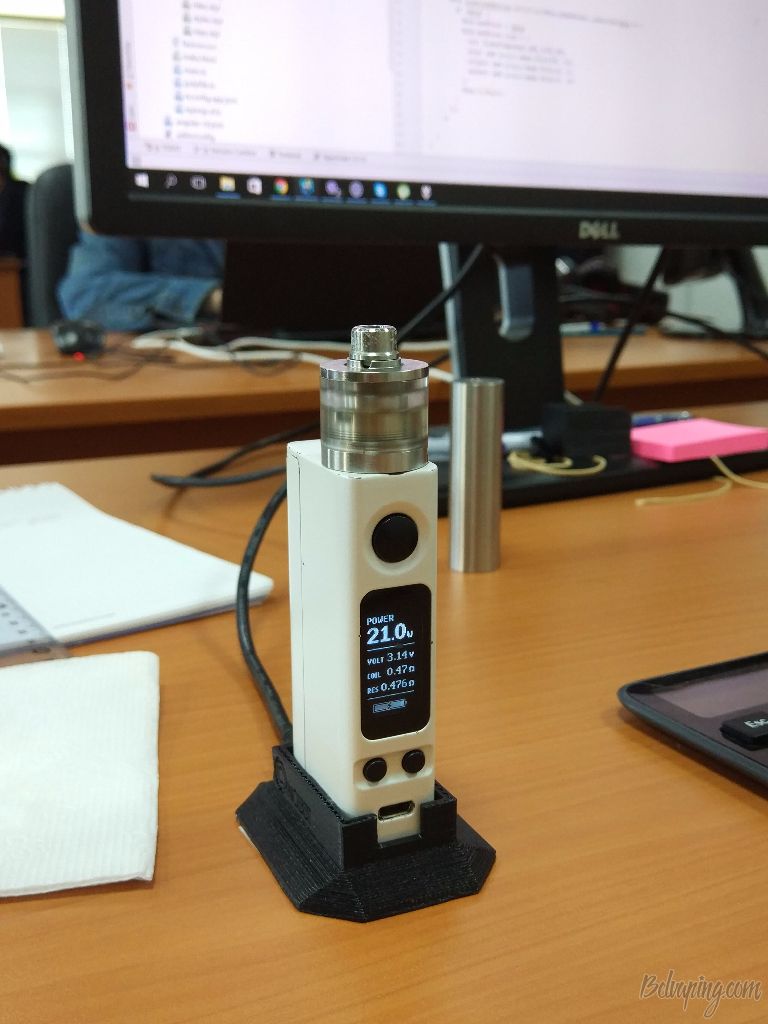

Результат.


Контакты на моде были установлены в стержень от ручки для изоляции и приклеены. Корпус станции был распечатан. Первоначально площадки контактов на станции были просто приклеены к дну, но так оно все хреново работало и было пересажено на пружины. Не знаю сколько это все проживет. Первоначально хотел пластины поставить именно в мод, но это оказалось намного сложнее, чем вклеить стержни. Осталось только приклеить что нибудь по периметру, чтобы приподнять низ мода на высоту пинов, чтобы устойчивее стоял на ровной поверхности. На все потратил около 3х часов.
