Самодельный боксмод.

Tachyon · #81

flyfox писал(а):Источник цитаты IRF3205

Эх... С ним та же история, что и с IRF1405PBF, напряжение открытия от 4,5В.

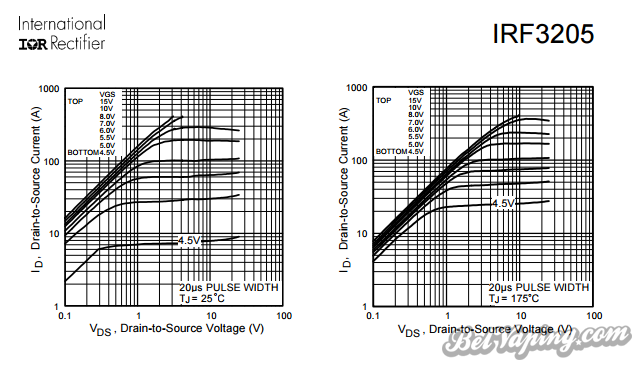

Данный параметр в даташитах на транзисторы описывается тут:

ТыЦ | +

: Безымянный.png (80.52 КБ) 4650 просмотров

flyfox · #82

Tachyon, спасибо! облом

ну а под последовательное пойдёт IRF3205 ?

Tachyon · #83

flyfox писал(а):Источник цитаты Tachyon, спасибо! облом ну а под последовательное пойдёт IRF3205 ?

Да, вполне подойдёт.

Отправлено спустя 56 минут 53 секунды:
flyfox, Ещё могу посоветовать магазин belchip.by, они вроде как почтой отправляют. У них есть в продаже транзистор IRL3803PBF, который я использовал в своем бокс-моде. Он отлично подходит.

VasyaFakov · #84

Всем привет! Нужен совет... Собираюсь из дохлой VAMO сделать мехмод. Нашёл старую материнку, там есть два тразистора 15N03L. По датошиту посмотрел, открывается он с 3v. Внимание, вопрос

, как он будет работать с подсевшим аккумом?

Tachyon · #85

VasyaFakov писал(а):Источник цитаты Всем привет! Нужен совет... Собираюсь из дохлой VAMO сделать мехмод. Нашёл старую материнку, там есть два тразистора 15N03L. По датошиту посмотрел, открывается он с 3v. Внимание, вопрос , как он будет работать с подсевшим аккумом?

При разряженном аккумуляторе (3,2В), под нагрузкой, напряжение проседает до 2,5 - 3В (в зависимости от аккумуляторов и намотки). Ну и сопротивление канала у этого транзистора довольно высокое, т.е. при низком оме будет сильно греться. Я бы посоветовал взять что-нибудь другое.

VasyaFakov · #86

Спасибо. Завтра закажу IRL3803PBF ,он почти в два раза дешевле IRBL3034

antonizminska · #87

Tachyon писал(а):Источник цитаты
При разряженном аккумуляторе (3,2В), под нагрузкой, напряжение проседает до 2,5 - 3В (в зависимости от аккумуляторов и намотки). Ну и сопротивление канала у этого транзистора довольно высокое, т.е. при низком оме будет сильно греться. Я бы посоветовал взять что-нибудь другое.

Привет, IRF1010EPBF у этого по даташиту от 2вольт, сопротивление 12мОм и стоит он 17 тысяч. идеальный вариант, не?

кажись понял где косяк может быть, у него напряжение открытия максимальное 4 вольта. нужно смотреть, чтодб было больше, так?

и еще вопрос: какой резистор ставить?

Tachyon · #88

antonizminska писал(а):Источник цитаты
Tachyon писал(а):Источник цитаты
IRF1010EPBF

У этого транзистора минимальное напряжение открытия 4,5 В, макс. 15 В (выше, в сообщении я скидывал графики, в которых эти параметры можно увидеть). 12мОм довольно высокое сопротивление, лучше брать от шести и ниже

antonizminska · #89

Tachyon писал(а):Источник цитаты
antonizminska писал(а):Источник цитаты
Tachyon писал(а):Источник цитаты
IRF1010EPBF
У этого транзистора минимальное напряжение открытия 4,5 В, макс. 15 В (выше, в сообщении я скидывал графики, в которых эти параметры можно увидеть). 12мОм довольно высокое сопротивление, лучше брать от шести и ниже

VGS(th) (Gate Threshold Voltage) – пороговое напряжение включения транзистора. Это напряжение, при котором происходит открытие проводящего канала транзистора и он начинает пропускать ток между выводами истока и стока. Если между выводами затвора и истока приложить напряжение меньше VGS(th), то транзистор будет закрыт.

я смотрел на этот параметр. я не прав?

Tachyon · #90

antonizminska писал(а):Источник цитаты
Tachyon писал(а):Источник цитаты
antonizminska писал(а):Источник цитаты
Tachyon писал(а):Источник цитаты
IRF1010EPBF
У этого транзистора минимальное напряжение открытия 4,5 В, макс. 15 В (выше, в сообщении я скидывал графики, в которых эти параметры можно увидеть). 12мОм довольно высокое сопротивление, лучше брать от шести и ниже
VGS(th) (Gate Threshold Voltage) – пороговое напряжение включения транзистора. Это напряжение, при котором происходит открытие проводящего канала транзистора и он начинает пропускать ток между выводами истока и стока. Если между выводами затвора и истока приложить напряжение меньше VGS(th), то транзистор будет закрыт.

я смотрел на этот параметр. я не прав?

Я сам слабо в электронике разбираюсь, мне один товарищ на украинском форуме объяснял, что нужно смотреть именно на V_DSS и R_DS(on). В принципе можете попробовать, но скорее всего у вас ничего не получится.

antonizminska · #91

Tachyon писал(а): Я сам слабо в электронике разбираюсь

я думаю что в этом и вопрос.

Tachyon писал(а):мне один товарищ на украинском форуме объяснял, что нужно смотреть именно на V_DSS и R_DS(on). В принципе можете попробовать, но скорее всего у вас ничего не получится.

тут выше спрашивали про hrf3205 и вы написали, что у него открытие с 4.5в по графикам из даташита, если же брать в расчет то что писал я - у него открытие с 2 вольт.

и я попробовал. вы знаете - работает, все хорошо. собрал на соплаях ради проверки с тактовой кнопкой от мобильника.

проблема есть единственная, у него, наверное, большое сопротивление при открытии и поэтому он греется. с одним vtc5 и сопротивлением 0.25 он нагревается очень сильно за считанные секунды. но при этом работает. батарейка посажена до 3.5

я никого обидеть не хотел, я сам не очень силен в электронике, хоть и заканчивал РФЭ БГУ, общие принципы знаю, а вот с характеристиками, тем паче англоязычными плохо, но я всего то погуглил.

может будет кому то полезно.

Tachyon · #92

antonizminska писал(а):Источник цитаты
тут выше спрашивали про hrf3205 и вы написали, что у него открытие с 4.5в по графикам из даташита, если же брать в расчет то что писал я - у него открытие с 2 вольт.

и я попробовал. вы знаете - работает, все хорошо. собрал на соплаях ради проверки с тактовой кнопкой от мобильника.

проблема есть единственная, у него, наверное, большое сопротивление при открытии и поэтому он греется. с одним vtc5 и сопротивлением 0.25 он нагревается очень сильно за считанные секунды. но при этом работает. батарейка посажена до 3.5

я никого обидеть не хотел, я сам не очень силен в электронике, хоть и заканчивал РФЭ БГУ, общие принципы знаю, а вот с характеристиками, тем паче англоязычными плохо, но я всего то погуглил.

может будет кому то полезно.

Мне ещё объясняли, что при низком напряжении транзистор может открыться не полностью, и, соответственно, очень сильно нагреваться при работе.

krasyow · #93

Привет, друзья! Я у вас новенький из г.Славгорода могилевской области. У меня уже есть мод с платой (Evic vtc mini). Горю желанием сделать мех, кое какие детали заказал с фастека, а транзистор и кнопку купил у нас. Корпус хочу сделать из фотобарабана для картриджа HP1010, у него диаметр 24мм, подходит идеально. Деталей у меня на 2 меха, так что скоро скину фотки, если что задавайте вопросы, могу помочь чем то. Кстати вот норм плата на фасттеке https://www.fasttech.com/products/5573600

Sozen · #94

krasyow, Коль скоро вы новичок в парении, то не стоит вам пока связываться с мехами. Тем более делать его своими руками.
Не зная всех тонкостей модостроения, очень легко угодить в больничку с таким мехом.

3AXAP_TATARIN · #95

Sozen, если человек новичок в парении, далеко не факт, что он новичок в физике и т.п.

krasyow · #96

Я занимаюсь в основном микроконтроллерами, но и с мехом решил пошаманить. На счет физики все ок, да и мастерская есть

Accord · #97

Самопал обойдется в лучшем случае в 50р
Одноакумный мех от 20 и более
ИМХО овчинка выделки не стоит

Aleks_Brest · #98

thor32,
К сожалению Бел.чип по почте не работает с физ. лицами.
