Эконом сетап за 15$

[Tachyon]

flyfox, Ну, что могу сказать, неплохо) Сделано аккуратнее, чем у меня, но по поводу отсутствия мосфета я бы поспорил. Дело в том, что такие кнопки обычно рассчитаны не более, чем на 5 ампер. И так, максимальное напряжение у нас 4,2 В, пороговое сопротивление определили в 0,1 Ом. По школьной формуле I=U/R получаем максимальный ток 42А . Я не буду утверждать, что 5А для этой кнопки предел, но точно не стоит считать работу в таком режиме безопасной. В худшем случаи кнопку может просто заклинить, а это уже чревато. Ну а так, плюсую!) Кстати, как правильно заметил ZhenDOSer, 15$ - это за весь комплект, за бокс - всего лишь 7,31$.

[Tachyon]

Так как я все-таки иногда страдаю криворукостью, случайно коротнул плату отверткой и вывел её из строя. Новую плату, а точнее егошную батарейку, принял в дар от камрада KirillM, за что ему огромное спасибо. Ну и собственно, немного до этого, слегка перебрал свою коробочку, чтобы привести внутянку в порядок. Более ли менее аккуратно перепаял все соединения, заменил кнопку на антивандальную (все-таки если выкрутить винты из клемников её таки можно впихнуть), убрал весь термоклей (кроме одной капельки, которая держит кнопку). Что бы площадка с плюсовыми контактами хорошо держалась, проклеил ее эпоксидкой. А сегодня поставил новую плату. Теперь внутрянка выглядит как-то так:


[tolstyachok]

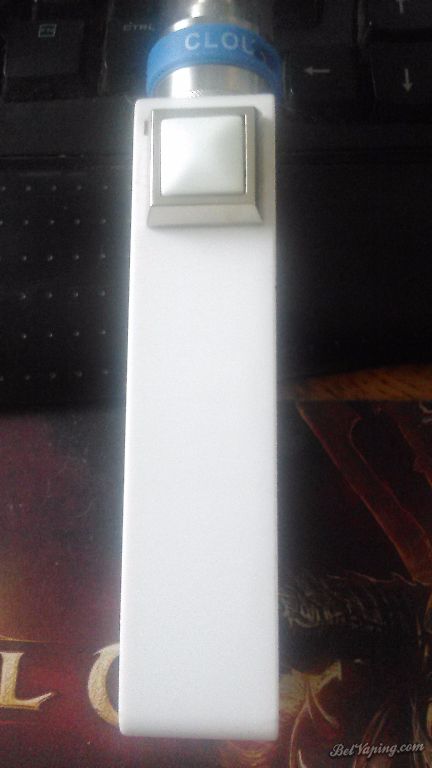

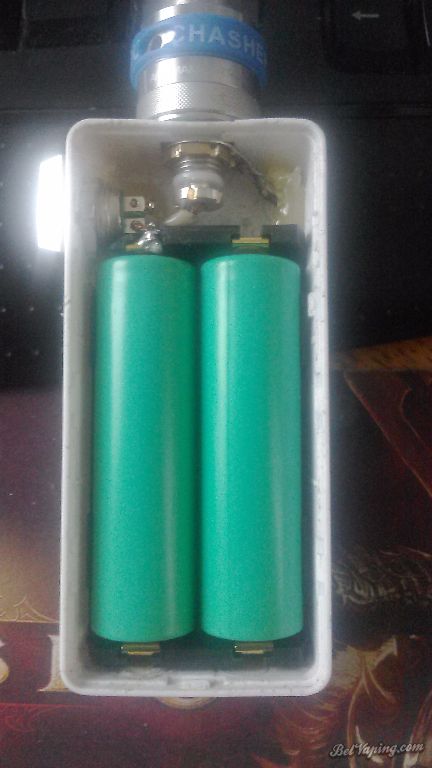

А я свой мод переделал. Выбросил мосфет, так как ниже 0,2 Ом использовать мод было невозможно, ввиду сильного нагрева мосфета, убрал все перегородки и поставил нормальный держатель аккумов типо Keystone, без танцев с бубном не получилось так же убрал пластиковую кнопку и заменил на более симпатичную.
Ну и коннектор, убрал подпружиненный латунный пин и поставил личинку от коннектора мехмода ChiYou с посеребряным покрытием, регулирумый. В итоге все стало заметно лучше

[Tachyon]

Источник цитаты А я свой мод переделал. Выбросил мосфет, так как ниже 0,2 Ом использовать мод было невозможно, ввиду сильного нагрева мосфета, убрал все перегородки и поставил нормальный держатель аккумов типо Keystone, без танцев с бубном не получилось так же убрал пластиковую кнопку и заменил на более симпатичную.
Ну и коннектор, убрал подпружиненный латунный пин и поставил личинку от коннектора мехмода ChiYou с посеребряным покрытием, регулирумый. В итоге все стало заметно лучше

А какой мосфет у вас был?

[tolstyachok]

Источник цитаты А какой мосфет у вас был?

irlb3034pbf

[Tachyon]

Источник цитатыirlb3034pbf

Странно, 3034 при сопротивлении 0,1 Ом комнатной температуры, может левый какой попался.

[Vao]

Офтопик

Эй, Тукс, ты чё такой стройный!
