Мехмод

traden · #1

День добрый!

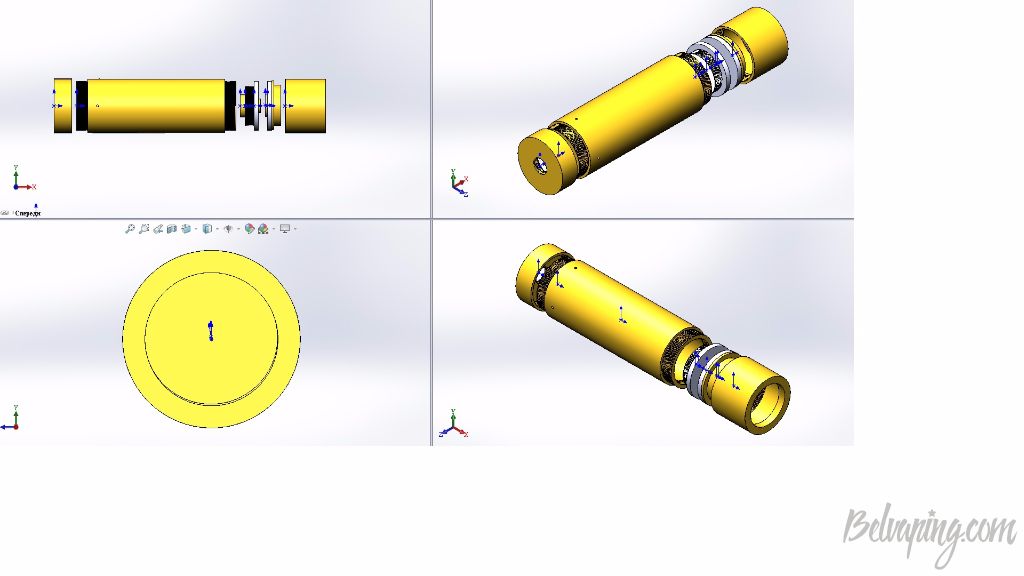

Вот решил спроектировать мех с возможным его последующим воссозданием в будущем. Как вам кажется- будет ли интересен данный конструктив?
Небольшие ТТХ:
Диаметр 24
Аккум 18650
Гибридный коннектор
Настройка аккумулятора достигается прижатием латунного контакта пластиковой резьбовой вставкой (сделано для предотвращения появления точек на акках)
Используются 2 магнита 22*10*3

#2

++++
если будут чертежи можно воспроизвести. Но к сожалению скорее всего не у нас. Организовать свой небольшой limited edition.

kuhar1983 · #3

тут ещё -цена какая будет ? сколько себестоимость ?

uncleedik · #4

[ref]traden[/ref], вы придумали Hype.

traden · #5

mine писал(а):++++
если будут чертежи можно воспроизвести. Но к сожалению скорее всего не у нас. Организовать свой небольшой limited edition.

Воспроизводить сам буду

руки то из плечиков и станок Spinner SB 5×8 в неделю ) Что думаете по конструктиву?

Отправлено с моего SM-G900F через Tapatalk

Отправлено спустя 52 секунды:

kuhar1983 писал(а):тут ещё -цена какая будет ? сколько себестоимость ?

Цена еще не продумывалась т.к. даже не прикидывал по времени и материалам

Отправлено с моего SM-G900F через Tapatalk

traden · #6

kuhar1983 писал(а):тут ещё -цена какая будет ? сколько себестоимость ?

Цена еще не продумывалась т.к. даже не прикидывал по времени и материалам

Отправлено с моего SM-G900F через Tapatalk

#7

Я в доле.

traden · #8

raznoglaz1y писал(а):Я в доле.

Про долю пока рано говорить. Интересует мнение плюс возможные улучшения

Отправлено с моего SM-G900F через Tapatalk

#9

Помимо магнитов можно предусмотреть возможность использования пружины. Кому как бурлящей понравится.
Верхняя часть на резьбе - может цельной сделать?

Отправлено спустя 23 секунды:
Не бурлящей, а больше)))

traden · #10

raznoglaz1y писал(а):Помимо магнитов можно предусмотреть возможность использования пружины. Кому как бурлящей понравится.
Верхняя часть на резьбе - может цельной сделать?

Отправлено спустя 23 секунды:
Не бурлящей, а больше)))

Цельный вариант рассматривал, но по 2 причинам решил не делать:
1. Так проще обрабатывать изнутри (улучшается качество обработки)
2. Т.к. подстройка на аккум будет происходить резьбовой втулкой- благодаря верхней крышке ускорится процесс замены аккумуляторов

А по поводу пружины- ее использование будет вполне возможным т.к. с одной стороны магнит одевается на шток кнопки с упором во фланец, а второй одевается на резьбовую втулку. Соответственно при использовании пружины- она не будет сдвигаться внутри механизма,что уменьшит вероятность подклинивания. Магниты по проекту только из-за простоты получения оных из китая

пружину еще и поискать нужно!

Отправлено с моего SM-G900F через Tapatalk

Poolerss · #11

Единственное что я бы поправил бы. Так это заменил бы магниты на пружину заизолированную в пластике. Все таки магниты штука нежная. Ну и снизу немного утопил бы кнопку (на миллиметра 2) и сделал бы закругленную фаску. На трубе не помешало бы ещё сделать выточку (если не предполагается порошковая окраска) ибо трубы после полировки довольно таки скользкие.

thor32 · #12

Ну и диаметр имхо 24.5/25) от себя бы добавил два отверстия в крышке коннектора чтоб чуть что можно было бы раскрутить прикипевший атом

traden · #13

Poolerss писал(а):Единственное что я бы поправил бы. Так это заменил бы магниты на пружину заизолированную в пластике. Все таки магниты штука нежная. Ну и снизу немного утопил бы кнопку (на миллиметра 2) и сделал бы закругленную фаску. На трубе не помешало бы ещё сделать выточку (если не предполагается порошковая окраска) ибо трубы после полировки довольно таки скользкие.

Пластиковая изоляция пружины не нужна по простой причине- пружина (в случае использования) будет садится в углубление в пластиковой резьбовой втулке и ее контакт с минусовым контактом осуществлятся не будет. Углубить кнопку- тут вообще без проблем. Выточка возможна, но я планировал в пескоструй и химическое чернение латуни делать (поверхность будет матово-шершавой)

Отправлено с моего SM-G900F через Tapatalk

uncleedik · #14

Из предложений:
1.

thor32 писал(а):[post]197200[/post]два отверстия в крышке коннектора

не отверстия, а выемка. По типу РСМ или Аргента. Смотрится лучше, меньше греется от дрипки,хорошо откручивается.
2. Магниты лучше упрятать внутрь трубы, а то получается, что их прикрывает только тонкое внешнее кольцо кнопки толщиной в мм. Любой мелкий удар в районе кнопки - треснет магнит.
3. Магниты можно использовать d20x10x3 - стандартный типоразмер, не будет проблем с поиском замены.
4. Крайне советую эргономичную форму трубы а-ля песочные часы - очень удобно. Как вариант - предлагать 2 опции трубы: цилиндрическую и эргономичную.

traden · #15

thor32 писал(а):Ну и диаметр имхо 24.5/25) от себя бы добавил два отверстия в крышке коннектора чтоб чуть что можно было бы раскрутить прикипевший атом

Не делал отверстий т.к. планируется минимальное привлечение дополнительных рабочих рук, а станок не позволяет делать отверстий не в оси обрабатываемой детали (нет приводного инструмента).
По поводу диаметра, как и с кнопкой, вопрос очень легко решается)

Отправлено с моего SM-G900F через Tapatalk

thor32 · #16

[ref]traden[/ref], ждем опытную партию для глубокого тестирования :friends:

traden · #17

uncleedik писал(а):Из предложений:
1.
thor32 писал(а):[post]197200[/post]два отверстия в крышке коннектора

не отверстия, а выемка. По типу РСМ или Аргента. Смотрится лучше, меньше греется от дрипки,хорошо откручивается.
2. Магниты лучше упрятать внутрь трубы, а то получается, что их прикрывает только тонкое внешнее кольцо кнопки толщиной в мм. Любой мелкий удар в районе кнопки - треснет магнит.
3. Магниты можно использовать d20x10x3 - стандартный типоразмер, не будет проблем с поиском замены.
4. Крайне советую эргономичную форму трубы а-ля песочные часы - очень удобно. Как вариант - предлагать 2 опции трубы: цилиндрическую и эргономичную.

Выемка- вариант интересный. Подумаю как реализовать лучше всего

Отправлено с моего SM-G900F через Tapatalk

Poolerss · #18

traden писал(а):[post]197202[/post] Выточка возможна, но я планировал в пескоструй и химическое чернение латуни делать (поверхность будет матово-шершавой)

Ну как по мне так черный не самый лучший вариант. Сейчас очень модно именно цвет металла. На крайняк мне кажется очень интересный вариант это глубокая гравировка мелкой вышиванкой. Интересно, с колоритом)

traden · #19

Poolerss писал(а):
traden писал(а):[post]197202[/post] Выточка возможна, но я планировал в пескоструй и химическое чернение латуни делать (поверхность будет матово-шершавой)

Ну как по мне так черный не самый лучший вариант. Сейчас очень модно именно цвет металла. На крайняк мне кажется очень интересный вариант это глубокая гравировка мелкой вышиванкой. Интересно, с колоритом)

Ну грава- либо привлечение доп сил, либо электрохомия с чернением протравленного рисунка. Как вариант кастомизации- принимается

Отправлено с моего SM-G900F через Tapatalk

Отправлено спустя 3 минуты 5 секунд:

thor32 писал(а):[ref]traden[/ref], ждем опытную партию для глубокого тестирования

Партия точно не планируется. Это будут единичные экземпляры с минимальным привлечением сторонних рук (буду пилить лично в рабочее время, вклинивая между партиями серийных деталей на работе)

Отправлено с моего SM-G900F через Tapatalk

traden · #20

thor32 писал(а):[ref]traden[/ref], ждем опытную партию для глубокого тестирования

Партия точно не планируется. Это будут единичные экземпляры с минимальным привлечением сторонних рук (буду пилить лично в рабочее время, вклинивая между партиями серийных деталей на работе)

Отправлено с моего SM-G900F через Tapatalk
