кастом-бокс-мод (плата 50w)

Самостоятельное допиливание: моддинг, кастомизация и апгрейд девайсов
Аватара пользователя
thor32
Боевой хомяк
Сообщения: 868
Зарегистрирован: 19 фев 2015, 16:04
Откуда: Минск

#1

начальный позыв | +
Комрады, нужен трезвый взгляд со стороны, не обессудьте. Если тема не в там - прошу перенести, но вроде это по духу ближе всего.

Итак, интро. Был многострадальный DOVPO-50w, в котором дико не нравился неподпружиненный пин. было принято решение взять коннектор подпружиненный и своими силами его туда впихнуть (сейчас идея кажется бредом). родной коннектор, как оказалось, был впрессован в люминевую тушку наглухо - пришлось высверливать (тот еще онанизм). установленный подпружиненный не дает места поставить плату - в итоге собрать конструктор обратно не вышло. да еще в процессе сборки одну кнопку покалечил, но не смертельно. Попробовал было собрать из корпуса мех-бокс, но из-за внутреннего перекоса плюс коротит на минус - труба дело короче.

И сам вопрос. Комрад BadPioneer сказал, что сделать кнопки выносными почти реально. Вот и закралась идея собрать в алюминебоксе генератор на плате от DOVPO с нормальными кнопками под два акка. Дело в том, что 50ватт мне хватает за глаза, термы не хочу, денег временно не густо (ползаю сейчас с миником и первым е-виком на 11 ватт - порнодудка). Так сам вопрос: имеет ли смысл начинать этот бред или пытаться найти альтернативу из нового/близкого к идеалу?
Всем пара и отсутствия рукожопства.

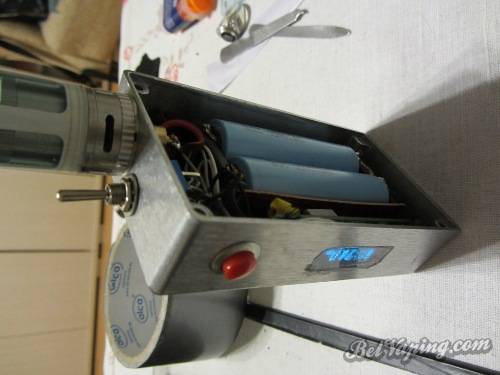

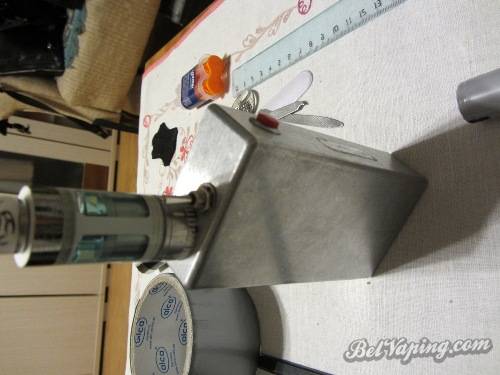

Итак, встречайте убер коробко-бокс-мод. если вы устали от гламурных коробочек - вам сюда. легко узнаваемый дизаин кирпича, практичный, но непрезентабельный, позволяет колоть орехи на ходу (но надо ли оно Вам - вопрос бессмысленный)

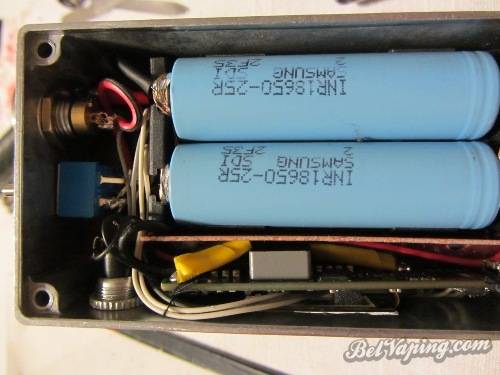

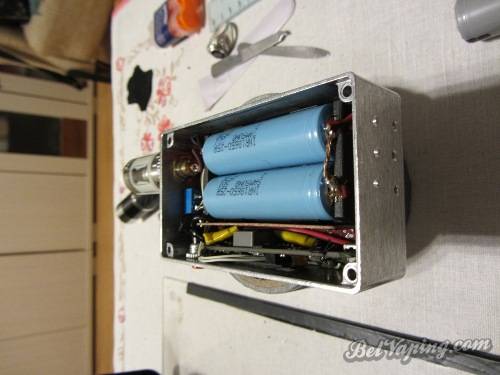

внутри все еще хуже - хаотическое скопление проводов, которые весело искрят и красиво светятся в темноте (плата стоит от dovpo mini 50w - очень понравилась отсуствием какого-либо функционала и простотой рубильника)
но не все так страшно, как кажется - на всякий случай есть дырки для вентиляции и затекания джуса в кирпич (интересно, сколько же в него влезет). дырки фрезанутые, но тупое сверло и дрожащие руки сделали свое дело - вышло криво-косо

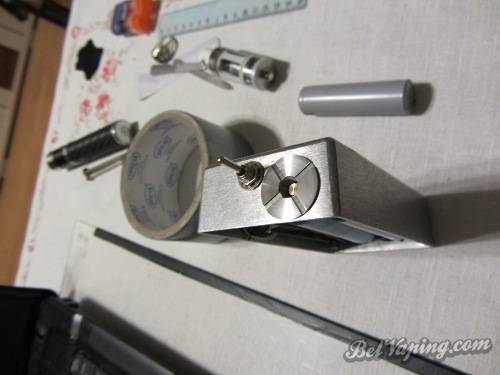

коннектор от его-шки довершает все дело (вместе с возвратным тумблером). абсолют удобности и идиотизма
ну и собсна да, всем пара (для этого нажать на большую красную кнопку)
для больных криворукостью | +
корпус Корпус G0124 (111x60x30) на белчыпе
кнопка красная на белчыпе
тумблер возвратный на белчыпе
кейстон под 2*18650на белчыпе
коннектор из колхоза на элексир
Последний раз редактировалось thor32 28 сен 2015, 09:24, всего редактировалось 2 раза.
We shall feel no fear (c)
main caliber | +
кастом бокс мод на плате Dovpo mini50w
ИзображениеИзображениеИзображение Изображение

Изображение Изображение Изображение ИзображениеИзображение
Аватара пользователя
YuriGeras
Новичок
Сообщения: 77
Зарегистрирован: 15 янв 2015, 21:23
Откуда: Витебск

#2

Сурово, а тумблер то зачем?
Аватара пользователя
thor32
Боевой хомяк
Сообщения: 868
Зарегистрирован: 19 фев 2015, 16:04
Откуда: Минск

#3

YuriGeras писал(а):Сурово, а тумблер то зачем?
Очевидно же, чтоб за все цеплялся)))))регулятор мощности это на самом деле
We shall feel no fear (c)
main caliber | +
кастом бокс мод на плате Dovpo mini50w
ИзображениеИзображениеИзображение Изображение

Изображение Изображение Изображение ИзображениеИзображение
Аватара пользователя
YuriGeras
Новичок
Сообщения: 77
Зарегистрирован: 15 янв 2015, 21:23
Откуда: Витебск

#4

Да evic vt со своим шатлом нервно курит в стороне :D да и кнопка антивандальная все таки больше подойдет
Аватара пользователя
thor32
Боевой хомяк
Сообщения: 868
Зарегистрирован: 19 фев 2015, 16:04
Откуда: Минск

#5

YuriGeras писал(а):Источник цитатыкнопка антивандальная
кроме одного но - для нее места тупо не хватило. оставалось порядка 15мм для манервов, а антивандальная ажно 22 в посадке :cry: и таки да, есть она у меня, и она планировалась.
We shall feel no fear (c)
main caliber | +
кастом бокс мод на плате Dovpo mini50w
ИзображениеИзображениеИзображение Изображение

Изображение Изображение Изображение ИзображениеИзображение
Аватара пользователя
ведияр
Новичок
Сообщения: 94
Зарегистрирован: 19 май 2015, 16:10
Откуда: витебск

#6

вот он, настоящий брутальный орехокол :friends:
срочно требуется дуст для хомяка или комбикорм для жабы
+
Аватара пользователя
gavrik
Вейпер
Сообщения: 602
Зарегистрирован: 22 апр 2015, 11:10
Откуда: Бобруйск

#7

thor32, фердепердозная вещь :lol:
использую
| +
жду пополнения
+
Аватара пользователя
Winterheart
Председатель
Председатель
Сообщения: 945
Зарегистрирован: 09 янв 2015, 17:01
Откуда: Минск
Контактная информация:

#8

Плюсую. Класс.
Welcome to WVC! Снова в работе
Аватара пользователя
thor32
Боевой хомяк
Сообщения: 868
Зарегистрирован: 19 фев 2015, 16:04
Откуда: Минск

#9

winterheart_by писал(а):Источник цитаты Плюсую.
без тебя не было бы коннектора :)

upd: добавил в шапу описание что откуда
We shall feel no fear (c)
main caliber | +
кастом бокс мод на плате Dovpo mini50w
ИзображениеИзображениеИзображение Изображение

Изображение Изображение Изображение ИзображениеИзображение
Аватара пользователя
all_true
Вейпер
Сообщения: 437
Зарегистрирован: 16 май 2015, 20:08
Откуда: Минск
Контактная информация:

#10

YuriGeras писал(а):Сурово, а тумблер то зачем?
противоугон :T
Аватара пользователя
Леви
Вейпер
Сообщения: 426
Зарегистрирован: 03 авг 2015, 16:48
Откуда: Москва/Витебск
Контактная информация:

#11

Ого, сколько стоит?:)


Отправлено с моего iPad используя Tapatalk
Аватара пользователя
thor32
Боевой хомяк
Сообщения: 868
Зарегистрирован: 19 фев 2015, 16:04
Откуда: Минск

#12

Леви писал(а):Ого, сколько стоит?:)
Плата была, ее не считаем. Коннектор 75, корус+кейс+кнопки 220, эпоксидка, текстолит были. Итого почти 300 тысяч + три вечера работы. Ну и для красоты сейчас обтянут пленкой под змеюку
We shall feel no fear (c)
main caliber | +
кастом бокс мод на плате Dovpo mini50w
ИзображениеИзображениеИзображение Изображение

Изображение Изображение Изображение ИзображениеИзображение
Аватара пользователя
Леви
Вейпер
Сообщения: 426
Зарегистрирован: 03 авг 2015, 16:48
Откуда: Москва/Витебск
Контактная информация:

#13

Зачем пленкой!!!! Неееет!!! Он окупенен именно в таком виде!!!!


Отправлено с моего iPhone используя Tapatalk
Аватара пользователя
thor32
Боевой хомяк
Сообщения: 868
Зарегистрирован: 19 фев 2015, 16:04
Откуда: Минск

#14

Леви писал(а):Зачем пленкой!!!!
Плёнка будет содрана как дошью чехол с кожи, а сейчас реально холодно парить руке
We shall feel no fear (c)
main caliber | +
кастом бокс мод на плате Dovpo mini50w
ИзображениеИзображениеИзображение Изображение

Изображение Изображение Изображение ИзображениеИзображение
Аватара пользователя
Леви
Вейпер
Сообщения: 426
Зарегистрирован: 03 авг 2015, 16:48
Откуда: Москва/Витебск
Контактная информация:

#15

Очень хочу такую коробочку ;)
Аватара пользователя
thor32
Боевой хомяк
Сообщения: 868
Зарегистрирован: 19 фев 2015, 16:04
Откуда: Минск

#16

Леви писал(а):Источник цитатыОчень хочу такую коробочку
дык если руки есть - собрать такое не проблема. чип шлет по синеокой белпочтой, коннектор с фаста, из инструментов обошелся сверлами по металлу 2ка (для наметки), 10ка (под коннектор), 7-8 для кнопок/тумблера, шуруповерт и паяльник. основной геммор как по мне - вырезание ровного отверстия под экран (у меня вышло совсем неровное)
We shall feel no fear (c)
main caliber | +
кастом бокс мод на плате Dovpo mini50w
ИзображениеИзображениеИзображение Изображение

Изображение Изображение Изображение ИзображениеИзображение
Аватара пользователя
SpinnerVision
Новичок
Сообщения: 21
Зарегистрирован: 13 май 2016, 13:49

#17

А есть фотка куда именно впаивал кнопку "АГОНЬ"? И что нибудь решилось с кнопками "+" и "-"?
Аватара пользователя
thor32
Боевой хомяк
Сообщения: 868
Зарегистрирован: 19 фев 2015, 16:04
Откуда: Минск

#18

SpinnerVision, кнопки с платы были зверски содраны и нарощены проводами (ибо кнопки были однотактными). Плюс и минус - двусторонний тумблер сверху
We shall feel no fear (c)
main caliber | +
кастом бокс мод на плате Dovpo mini50w
ИзображениеИзображениеИзображение Изображение

Изображение Изображение Изображение ИзображениеИзображение
