Небольшая стори об нубском апгрейде.

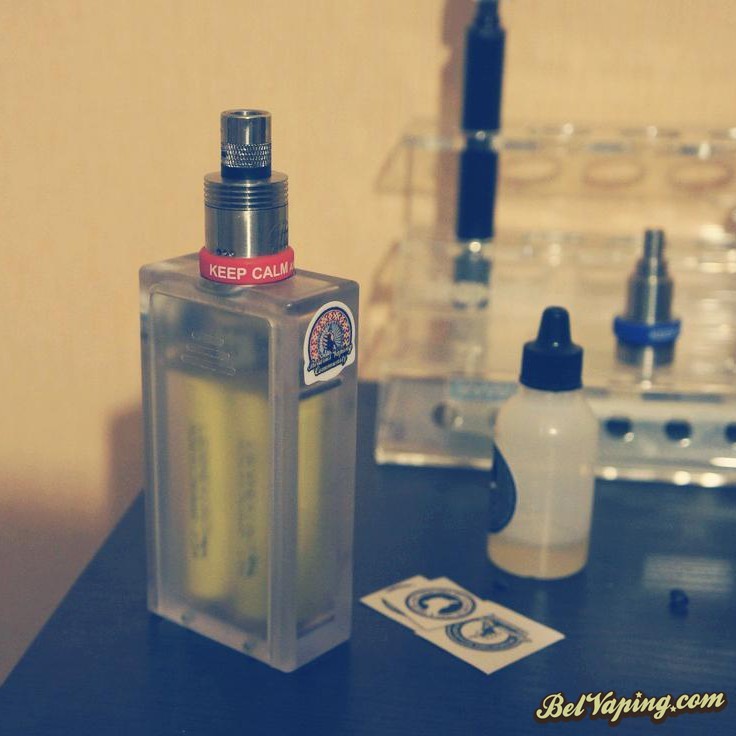

- _DSC7647.jpg (74.36 КБ) 4165 просмотров
-------------------
Очень мне понравился один мехмод на Фасте, акриловый Beast Box Style Mechanical Mod на два 18650. Я долго думал, покупать ли мне его, спрашивал у камрадов совета. Некоторые отговаривали, т.к. нет транзистора, кто-то говорил, что на мои намотки (ок. 1Ом) его хватит с головой и кнопка справится с такими небольшими нагрузками.
https://www.fasttech.com/product/1997800
В общем, благодаря
raznoglaz1y, у меня появился этот бокс (еще раз огромное тебе спасибо, дружище), а т.к. сегодня пришли еще и
аккумуляторы, то настал час впаять мосфет. За него спасибо
DeTray, как и за схему распайки.
- Принципиальная схема | +
- A7_ZFwZvC84.jpg (69.26 КБ) 4165 просмотров

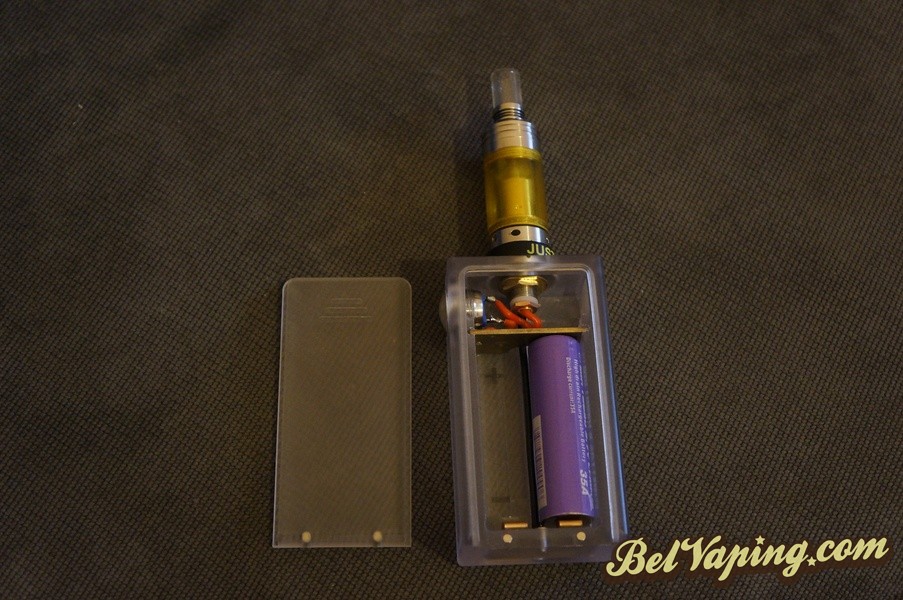

- Пациент до операции | +
- 0001.jpg (157.49 КБ) 4165 просмотров
Как видно по фотографии ниже, минус идет прямо на коннектор (позже выяснилось, что это неплохой медный провод сечением ок. 1,2-1,5мм), а плюс идет на кнопку, где и размыкается.
- Кнопка | +
- 0002.jpg (110.6 КБ) 4165 просмотров

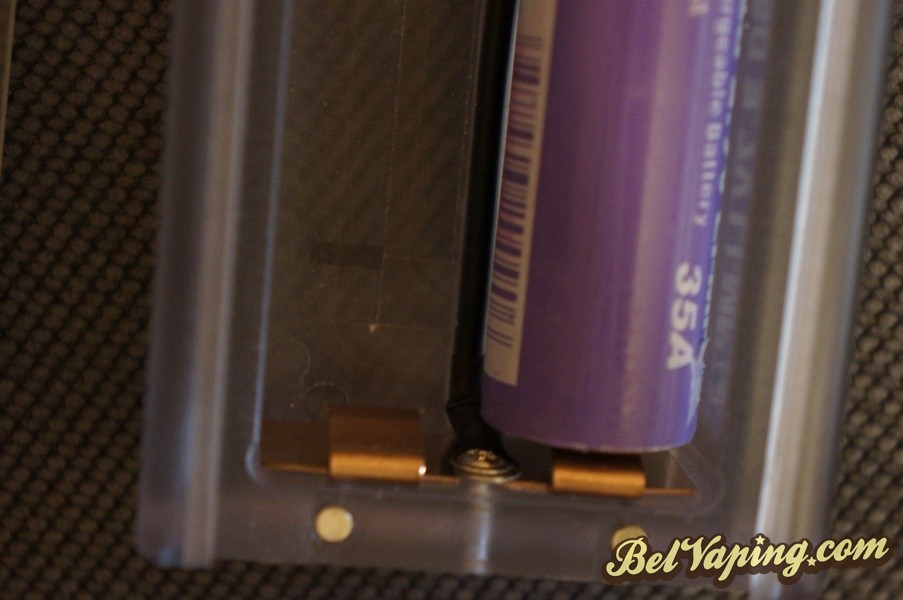

Провод на минус оканчивается клемой, прикрученной к минусовой площадке.
- Минусовая площадка | +
- 0003.jpg (100.15 КБ) 4165 просмотров
Пациент был выпотрошен, насколько это удалось. Разобрал коннектор (сам он вклеен в акрил, достать не удалось, как и кнопку), снял минусовую площадку и провода. Телефон под рукой, потому что на нем схема сборки.
- Разбор | +
- 0004.jpg (180.99 КБ) 4165 просмотров
В качестве апгрейда послужили толстые медные провода (2мм), мосфет 3034, паяльная кислота (sic!). Провода оказались жутко дубовыми, без плоскогубцев не обойтись никак. Сложность еще и в том, что их гнуть нужно до того, как пытаться установить, т.е. все выглядело примерно так: согнул, вставил, не подошло, достал, сначала. Очень жалел об отсутствии тонкогубцев, очень бы пригодились. Отсек под мосфет оказался совсем небольшим, но с такой-то матерью вся эта мишура поместилась и заработала. Особо сложно было прогреть плюсовой пин и разогреть припой, чтобы можно было припаять толстый провод. Пальцы обожжены, но не смертельно) Нижняя клема была выкинута нафиг, а из провода сделана петля под шуруп и припаяна к площадке. Все-таки пайка обеспечивает самый лучший контакт.
Ну и получилось в итоге такое вот безобразие:

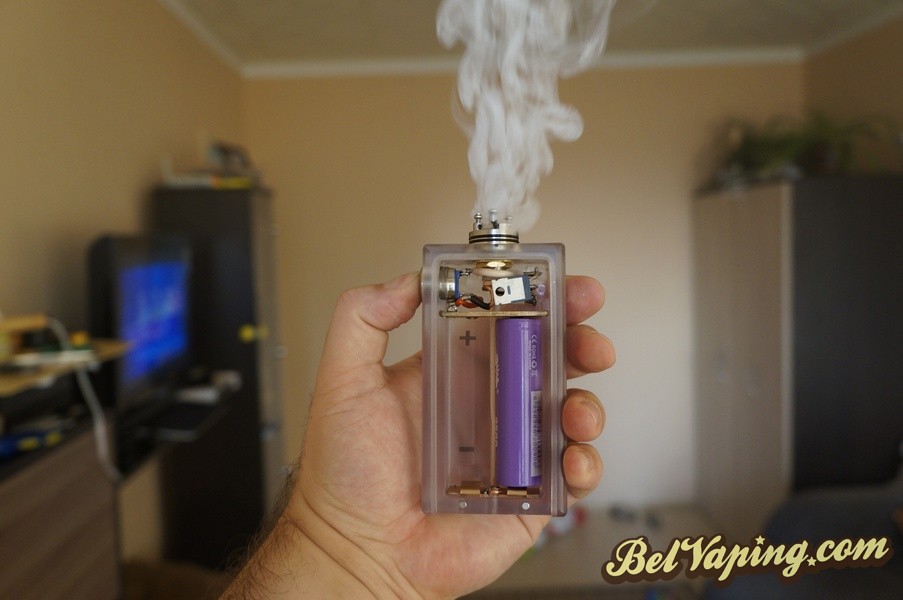

- Полудохлый Efest | +
- 0005.jpg (79.09 КБ) 4165 просмотров

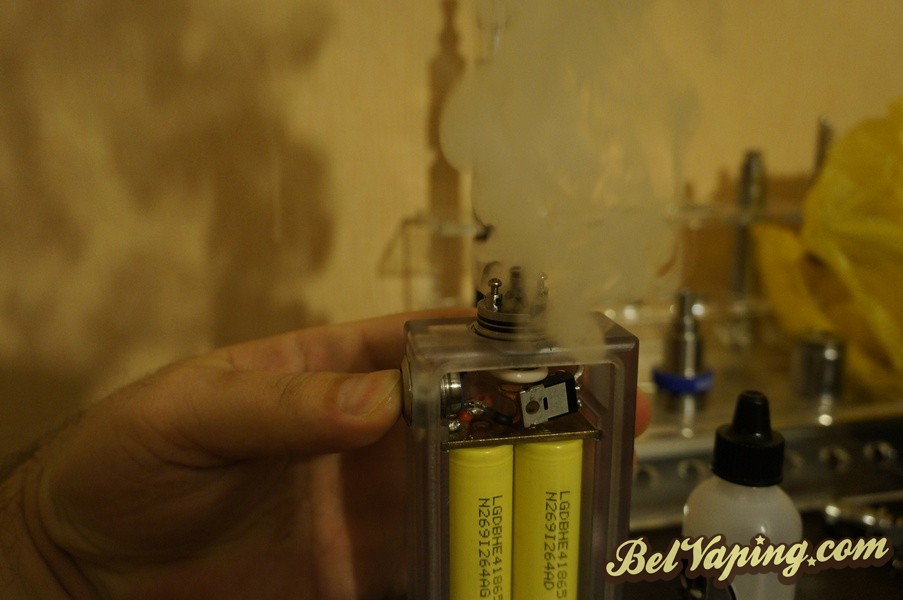

- Свеженькие ЛыЖи | +
- 0006.jpg (83.46 КБ) 4165 просмотров
Девайс жарит что надо, Atty 2 (0,5Ома) до 3,5 Вольт выдает кучу пара, "адово ТХ" 100% Guaranted!
Понятно, что на Фасте есть такие же боксы и с мофетами, и даже с вольтметрами, но поковыряться
и не прикончить было крайне интересно самому.
Спасибо тем, кто дочитал)
